20

GIUNZIONE

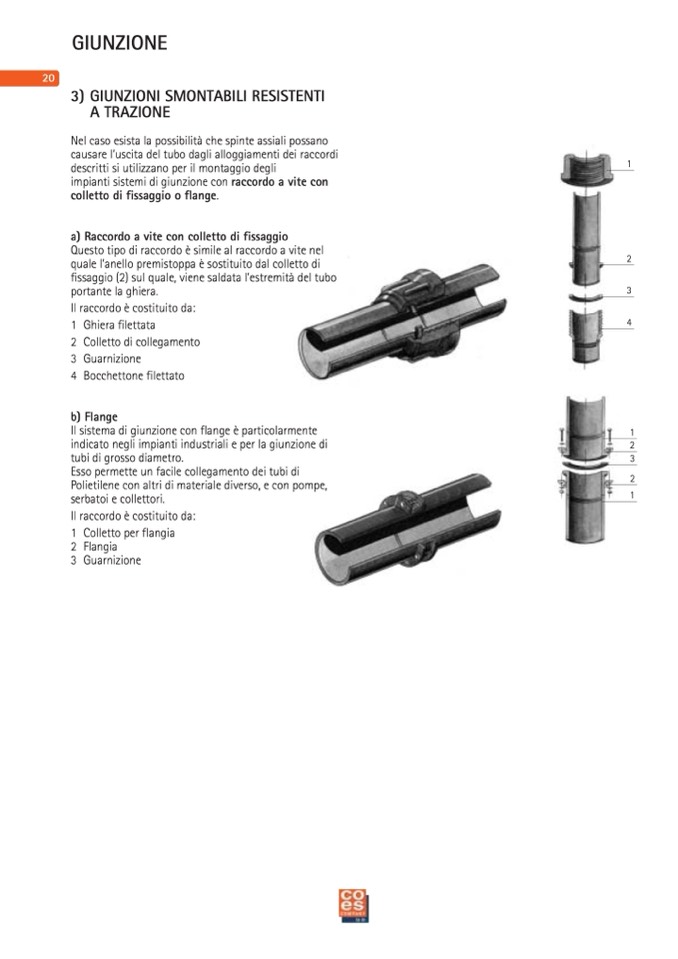

3) GIUNZIONI SMONTABILI RESISTENTI

A TRAZIONE

Nel caso esista la possibilità che spinte assiali possano

causare l’uscita del tubo dagli alloggiamenti dei raccordi

descritti si utilizzano per il montaggio degli

impianti sistemi di giunzione con raccordo a vite con

colletto di fissaggio o flange.

a) Raccordo a vite con colletto di fissaggio

Questo tipo di raccordo è simile al raccordo a vite nel

quale l’anello premistoppa è sostituito dal colletto di

fissaggio (2) sul quale, viene saldata l’estremità del tubo

portante la ghiera.

Il raccordo è costituito da:

1 Ghiera filettata

2 Colletto di collegamento

3 Guarnizione

4 Bocchettone filettato

b) Flange

Il sistema di giunzione con flange è particolarmente

1

indicato negli impianti industriali e per la giunzione di

2

tubi di grosso diametro.

3

Esso permette un facile collegamento dei tubi di

Polietilene con altri di materiale diverso, e con pompe,

serbatoi e collettori.

Il raccordo è costituito da:

1 Colletto per flangia

2 Flangia

3 Guarnizione

2

1

1

2

3

4
