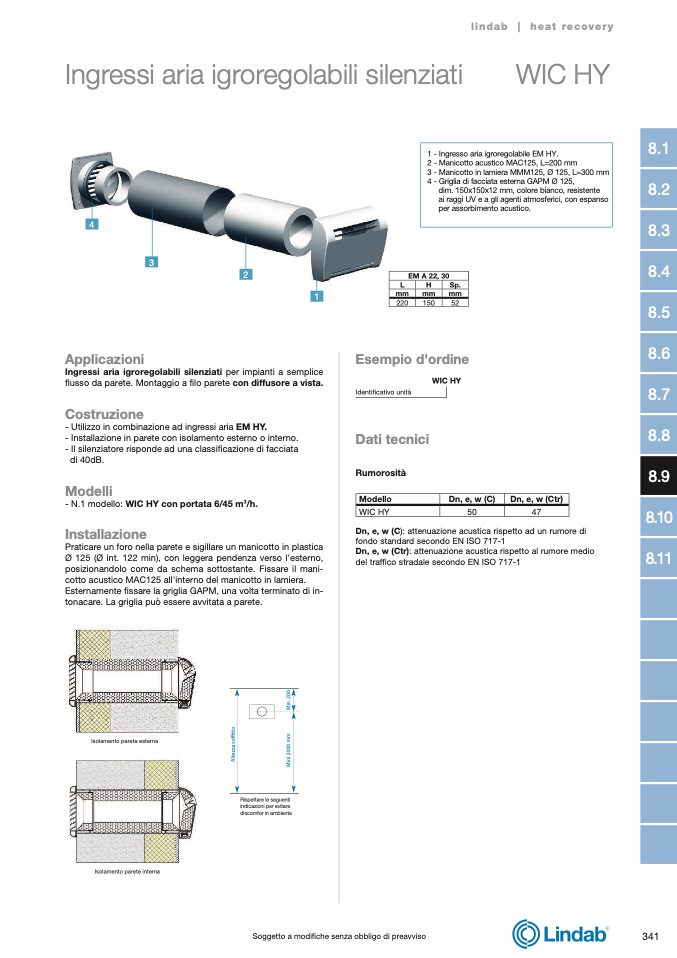

Ingressi aria igroregolabili silenziati

WIC HY

lindab | heat recovery

4

Applicazioni

3

2

EM A 22, 30

L

H

Sp.

mm

mm

mm

220

150

52

1

1 - Ingresso aria igroregolabile EM HY.

2 - Manicotto acustico MAC125, L=200 mm

3 - Manicotto in lamiera MMM125, Ø 125, L=300 mm

4 - Griglia di facciata esterna GAPM Ø 125,

dim. 150x150x12 mm, colore bianco, resistente

ai raggi UV e a gli agenti atmosferici, con espanso

per assorbimento acustico.

Ingressi aria igroregolabili silenziati per impianti a semplice

flusso da parete. Montaggio a filo parete con diffusore a vista.

Costruzione

- Utilizzo in combinazione ad ingressi aria EM HY.

- Installazione in parete con isolamento esterno o interno.

- Il silenziatore risponde ad una classificazione di facciata

di 40dB.

Modelli

- N.1 modello: WIC HY con portata 6/45 m

3

/h.

Installazione

Praticare un foro nella parete e sigillare un manicotto in plastica

Ø 125 (Ø int. 122 min), con leggera pendenza verso l'esterno,

posizionandolo come da schema sottostante. Fissare il mani-

cotto acustico MAC125 all'interno del manicotto in lamiera.

Esternamente fissare la griglia GAPM, una volta terminato di in-

tonacare. La griglia può essere avvitata a parete.

WIC HY

Esempio d'ordine

Identificativo unità

Dati tecnici

Rumorosità

Modello

Dn, e, w (C)

Dn, e, w (Ctr)

WIC HY

50

47

Dn, e, w (C): attenuazione acustica rispetto ad un rumore di

fondo standard secondo EN ISO 717-1

Dn, e, w (Ctr): attenuazione acustica rispetto al rumore medio

del traffico stradale secondo EN ISO 717-1

Isolamento parete esterna

Rispettare le seguenti

indicazioni per evitare

discomfor in ambiente

Isolamento parete interna

Soggetto a modifiche senza obbligo di preavviso
