1 - Ingresso aria igroregolabile ISOLA

2 - Piastra di montaggio, montaggio con MPR.

3 - Manicotto di regolazione in plastica MPR.

4 - Silenziatore.

5 - manicotto acustico MAC 30, 140 mm

6 - Manicotto in PVC L = 200 mm Ø 125

7 - Griglia di facciata esterna GAE Ø 125,

dim. 150x150x12 mm, colore bianco,

resistente ai raggi UV e a gli agenti

atmosferici.

7

6

5

4

3

2

1

Modello

Dn, e, w (C)

Dn, e, w (Ctr)

WIP HY

52

50

lindab | heat recovery

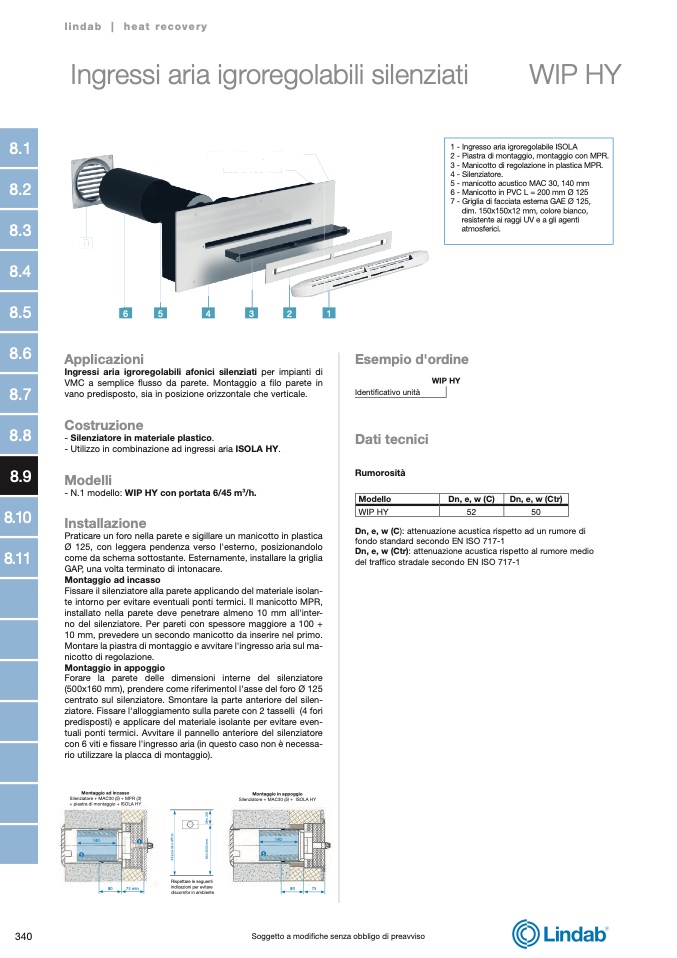

Ingressi aria igroregolabili silenziati

WIP HY

535 x 195 x sp. 75 mm

500 x 160 mm

Applicazioni

Esempio d'ordine

Ingressi aria igroregolabili afonici silenziati per impianti di

VMC a semplice flusso da parete. Montaggio a filo parete in

vano predisposto, sia in posizione orizzontale che verticale.

Costruzione

- Silenziatore in materiale plastico.

- Utilizzo in combinazione ad ingressi aria ISOLA HY.

Modelli

- N.1 modello: WIP HY con portata 6/45 m

3

/h.

Installazione

Praticare un foro nella parete e sigillare un manicotto in plastica

Ø 125, con leggera pendenza verso l'esterno, posizionandolo

come da schema sottostante. Esternamente, installare la griglia

GAP, una volta terminato di intonacare.

Montaggio ad incasso

Fissare il silenziatore alla parete applicando del materiale isolan-

te intorno per evitare eventuali ponti termici. Il manicotto MPR,

installato nella parete deve penetrare almeno 10 mm all'inter-

no del silenziatore. Per pareti con spessore maggiore a 100 +

10 mm, prevedere un secondo manicotto da inserire nel primo.

Montare la piastra di montaggio e avvitare l'ingresso aria sul ma-

nicotto di regolazione.

Montaggio in appoggio

Forare la parete delle dimensioni interne del silenziatore

(500x160 mm), prendere come riferimentol l'asse del foro Ø 125

centrato sul silenziatore. Smontare la parte anteriore del silen-

ziatore. Fissare l'alloggiamento sulla parete con 2 tasselli (4 fori

predisposti) e applicare del materiale isolante per evitare even-

tuali ponti termici. Avvitare il pannello anteriore del silenziatore

con 6 viti e fissare l'ingresso aria (in questo caso non è necessa-

rio utilizzare la placca di montaggio).

WIP HY

Identificativo unità

Dati tecnici

Rumorosità

Montaggio ad incasso

Silenziatore + MAC30 (5) + MPR (3)

+ piastra di montaggio + ISOLA HY

Montaggio in appoggio

Silenziatore + MAC30 (5) + ISOLA HY

140

Dn, e, w (C): attenuazione acustica rispetto ad un rumore di

fondo standard secondo EN ISO 717-1

Dn, e, w (Ctr): attenuazione acustica rispetto al rumore medio

del traffico stradale secondo EN ISO 717-1

140

3

5

5

80

75 min

Rispettare le seguenti

indicazioni per evitare

discomfor in ambiente

80

75

340
