EC FANS

Applicazioni

EXT XS HY è destinato al rinnovo aria degli ambienti domestici

ed è adatto per tutti gli appartamenti dotati di cucina e fino a

6 sanitari. EXT XS HY limita notevolmente le dispersioni termi-

che e riduce al minimo i consumi elettrici. EXT XS HY è un'unità

compatta (altezza 180 mm) ed è adatta per sistemi a singolo

flusso con bocchette di tipo igroregolabile della serie ALI-

ZE'. Il flusso dell'aria da estrarre è in funzione dell'umidità in

ambiente e della presenza degli occupanti, con un risparmio

energetico fino al 16%.

Descrizione

Unità di estrazione dell'aria per VMC individuale ad ingombro

ridotto (altezza 180 mm). L'unità è dotata di:

- 6 attacchi per sanitari Ø 80 m (con 4 tappi)

- 1 attacco cucina, Ø 125 mm.

- 1 attacco espulsione, Ø 160 mm.

Livello di potenza sonora all'attacco cucina: L

wa

= 31,9 dB(A)

Struttura

- Motore EC a basso consumo energetico

(a partire da 7,4 W Th-C)

- Scatola di connessione elettrica

- Piedi di fissaggio antivibranti

Installazione

Installazione in controsoffitto.

Ideale in spazi di installazione con altezza ridotta.

Esempio d'ordine

342

Soggetto a modifiche senza obbligo di preavviso

lindab | heat recovery

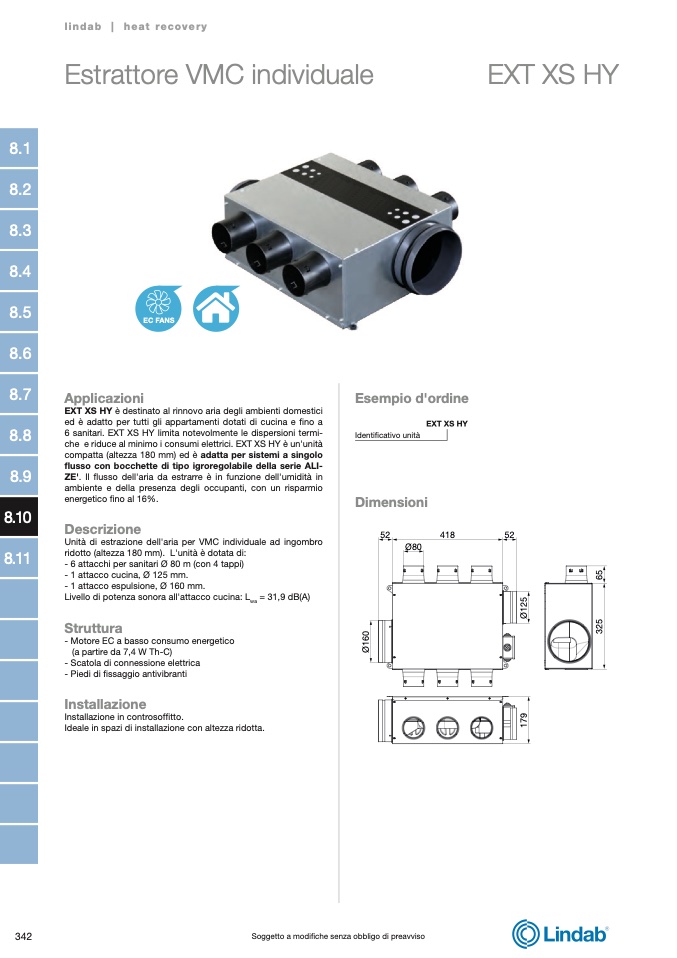

Estrattore VMC individuale

EXT XS HY

Identificativo unità

Dimensioni

52

418

52

Ø80

EXT XS HY

1

7

9

Ø

1

2

5

Ø

1

6

0

3

2

5

6

5
