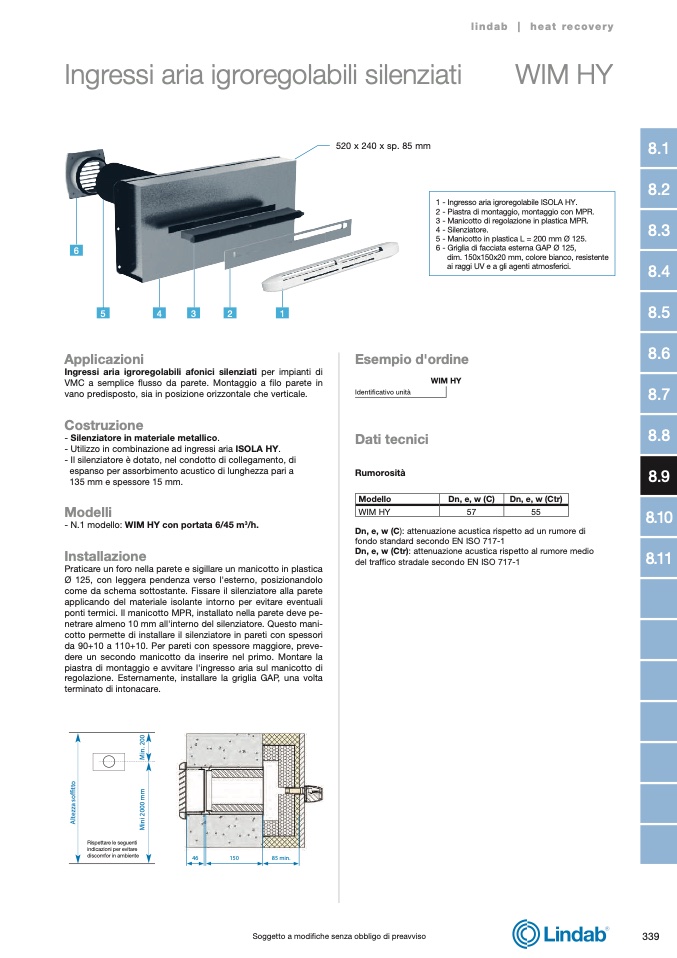

Ingressi aria igroregolabili silenziati
WIM HY
lindab | heat recovery
520
x 240 x sp. 85 mm
6
5
4
3
2
1
Applicazioni
Ingressi aria igroregolabili afonici silenziati per impianti di
VMC a semplice flusso da parete. Montaggio a filo parete in
vano predisposto, sia in posizione orizzontale che verticale.
Costruzione
- Silenziatore in materiale metallico.
- Utilizzo in combinazione ad ingressi aria ISOLA HY.
- Il silenziatore è dotato, nel condotto di collegamento, di
espanso per assorbimento acustico di lunghezza pari a
135 mm e spessore 15 mm.
Modelli
- N.1 modello: WIM HY con portata 6/45 m
3
/h.
Installazione
Praticare un foro nella parete e sigillare un manicotto in plastica
Ø 125, con leggera pendenza verso l'esterno, posizionandolo
come da schema sottostante. Fissare il silenziatore alla parete
applicando del materiale isolante intorno per evitare eventuali
ponti termici. Il manicotto MPR, installato nella parete deve pe-
netrare almeno 10 mm all'interno del silenziatore. Questo mani-
cotto permette di installare il silenziatore in pareti con spessori
da 90+10 a 110+10. Per pareti con spessore maggiore, preve-
dere un secondo manicotto da inserire nel primo. Montare la
piastra di montaggio e avvitare l'ingresso aria sul manicotto di
regolazione. Esternamente, installare la griglia GAP, una volta
terminato di intonacare.
Esempio d'ordine
WIM HY
Identificativo unità
Dati tecnici
Rumorosità
Modello
Dn, e, w (C)
Dn, e, w (Ctr)
WIM HY
57
55
Dn, e, w (C): attenuazione acustica rispetto ad un rumore di
fondo standard secondo EN ISO 717-1
Dn, e, w (Ctr): attenuazione acustica rispetto al rumore medio
del traffico stradale secondo EN ISO 717-1
Rispettare le seguenti
indicazioni per evitare
discomfor in ambiente
46
150
85 min.
Soggetto a modifiche senza obbligo di preavviso
339
8.2
1 - Ingresso aria igroregolabile ISOLA HY.
2 - Piastra di montaggio, montaggio con MPR.
3 - Manicotto di regolazione in plastica MPR.
4 - Silenziatore.
5 - Manicotto in plastica L = 200 mm Ø 125.
6 - Griglia di facciata esterna GAP Ø 125,
dim. 150x150x20 mm, colore bianco, resistente
ai raggi UV e a gli agenti atmosferici.
8.1
8.3
8.4
8.5
8.6
8.7
8.8
8.9
8.10
8.11
A
l
t
e
z
z
a
s
o
f
f
i
t
t
o
M
i
n
i
2
0
0
0
m
m
M
i
n
.
2
0
0
