8.1

8.2

8.3

8.4

8.5

8.6

8.7

8.8

8.9

8.10

8.11

L

H

Sp.

mm

mm

mm

400

36

32

L

H

Sp.

mm

mm

mm

400

23

12

L

H

Sp.

mm

mm

mm

390

35

45

Modello

Dn, e, w (C)

Dn, e, w (Ctr)

AERA H + CE2A

32

34

AERA H + CFA

36

37

lindab | heat recovery

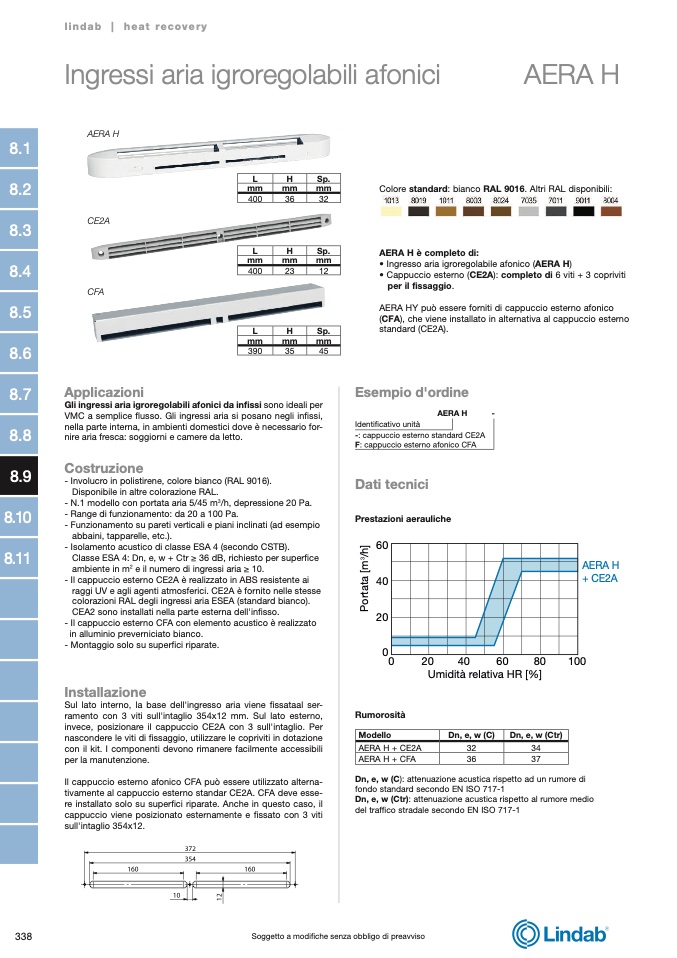

Ingressi aria igroregolabili afonici

AERA H

AERA H

CE2A

CFA

Colore standard: bianco RAL 9016. Altri RAL disponibili:

AERA H è completo di:

• Ingresso aria igroregolabile afonico (AERA H)

• Cappuccio esterno (CE2A): completo di 6 viti + 3 copriviti

per il fissaggio.

AERA HY può essere forniti di cappuccio esterno afonico

(CFA), che viene installato in alternativa al cappuccio esterno

standard (CE2A).

Applicazioni

Esempio d'ordine

Gli ingressi aria igroregolabili afonici da infissi sono ideali per

VMC a semplice flusso. Gli ingressi aria si posano negli infissi,

nella parte interna, in ambienti domestici dove è necessario for-

nire aria fresca: soggiorni e camere da letto.

Costruzione

- Involucro in polistirene, colore bianco (RAL 9016).

Disponibile in altre colorazione RAL.

- N.1 modello con portata aria 5/45 m

3

/h, depressione 20 Pa.

- Range di funzionamento: da 20 a 100 Pa.

- Funzionamento su pareti verticali e piani inclinati (ad esempio

abbaini, tapparelle, etc.).

- Isolamento acustico di classe ESA 4 (secondo CSTB).

60

Classe ESA 4: Dn, e, w + Ctr ≥ 36 dB, richiesto per superfice

ambiente in m

2

e il numero di ingressi aria ≥ 10.

- Il cappuccio esterno CE2A è realizzato in ABS resistente ai

40

AERA H

+ CE2A

AERA H

-

-: cappuccio esterno standard CE2A

Identificativo unità

F: cappuccio esterno afonico CFA

Dati tecnici

Prestazioni aerauliche

raggi UV e agli agenti atmosferici. CE2A è fornito nelle stesse

colorazioni RAL degli ingressi aria ESEA (standard bianco).

CEA2 sono installati nella parte esterna dell'infisso.

- Il cappuccio esterno CFA con elemento acustico è realizzato

in alluminio preverniciato bianco.

- Montaggio solo su superfici riparate.

Installazione

Sul lato interno, la base dell'ingresso aria viene fissataal ser-

ramento con 3 viti sull'intaglio 354x12 mm. Sul lato esterno,

invece, posizionare il cappuccio CE2A con 3 sull'intaglio. Per

nascondere le viti di fissaggio, utilizzare le copriviti in dotazione

con il kit. I componenti devono rimanere facilmente accessibili

per la manutenzione.

Il cappuccio esterno afonico CFA può essere utilizzato alterna-

tivamente al cappuccio esterno standar CE2A. CFA deve esse-

re installato solo su superfici riparate. Anche in questo caso, il

cappuccio viene posizionato esternamente e fissato con 3 viti

sull'intaglio 354x12.

20

0

0

20

40

60

80

100

Umidità relativa HR [%]

Rumorosità

Dn, e, w (C): attenuazione acustica rispetto ad un rumore di

fondo standard secondo EN ISO 717-1

Dn, e, w (Ctr): attenuazione acustica rispetto al rumore medio

del traffico stradale secondo EN ISO 717-1

338

Soggetto a modifiche senza obbligo di preavviso

P

o

r

t

a

t

a

[

m

3

/

h

]
