1 - Ingresso aria autoregolabile M-G 22,

30 o 45

2 - Piastra di montaggio, montaggio con MPR.

3 - Manicotto di regolazione in plastica MPR.

4 - Silenziatore.

5 - manicotto acustico MAC 30, 140 mm

6 - Manicotto in PVC L = 200 mm Ø 125

7 - Griglia di facciata esterna GAE Ø 125,

dim. 150x150x12 mm, colore bianco,

resistente ai raggi UV e a gli agenti

atmosferici.

7

M-G 22, 30, 45

L

H

Sp.

mm

mm

mm

405

20

18

6

5

4

3

2

1

WIP 45

WIP 30

WIP 22

Modello

Dn, e, w (C)

Dn, e, w (Ctr)

WIP 22

49

51

WIP 30

49

51

WIP 45

50

49

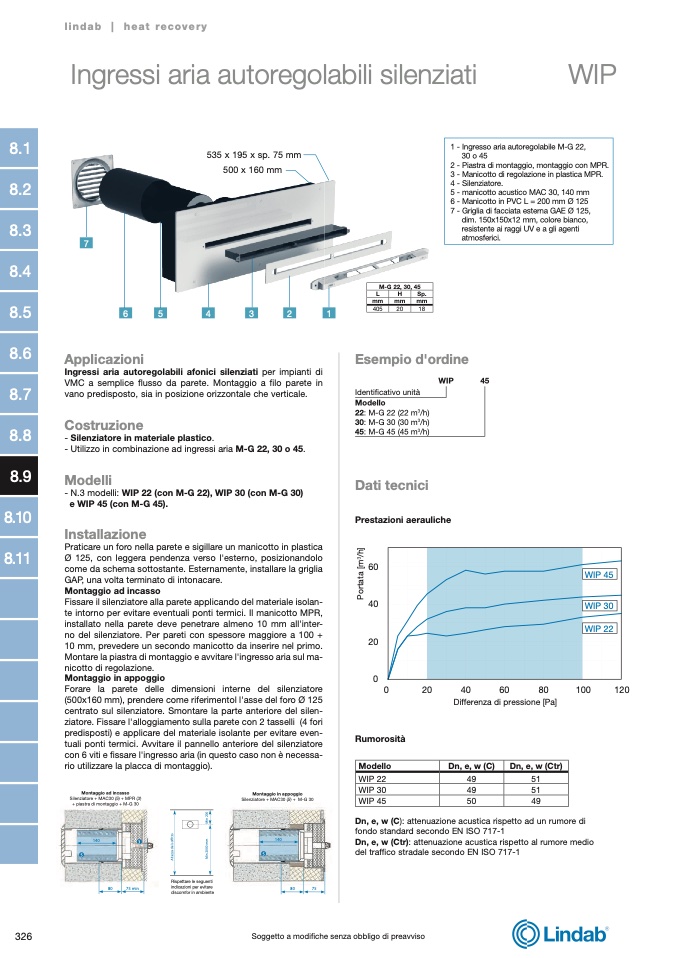

lindab | heat recovery

Ingressi aria autoregolabili silenziati

WIP

535 x 195 x sp. 75 mm

500 x 160 mm

Applicazioni

Esempio d'ordine

Ingressi aria autoregolabili afonici silenziati per impianti di

VMC a semplice flusso da parete. Montaggio a filo parete in

vano predisposto, sia in posizione orizzontale che verticale.

Costruzione

- Silenziatore in materiale plastico.

- Utilizzo in combinazione ad ingressi aria M-G 22, 30 o 45.

Modelli

- N.3 modelli: WIP 22 (con M-G 22), WIP 30 (con M-G 30)

e WIP 45 (con M-G 45).

Installazione

Praticare un foro nella parete e sigillare un manicotto in plastica

Ø 125, con leggera pendenza verso l'esterno, posizionandolo

come da schema sottostante. Esternamente, installare la griglia

GAP, una volta terminato di intonacare.

Montaggio ad incasso

Fissare il silenziatore alla parete applicando del materiale isolan-

te intorno per evitare eventuali ponti termici. Il manicotto MPR,

installato nella parete deve penetrare almeno 10 mm all'inter-

no del silenziatore. Per pareti con spessore maggiore a 100 +

10 mm, prevedere un secondo manicotto da inserire nel primo.

Montare la piastra di montaggio e avvitare l'ingresso aria sul ma-

nicotto di regolazione.

Montaggio in appoggio

Forare la parete delle dimensioni interne del silenziatore

(500x160 mm), prendere come riferimentol l'asse del foro Ø 125

centrato sul silenziatore. Smontare la parte anteriore del silen-

ziatore. Fissare l'alloggiamento sulla parete con 2 tasselli (4 fori

predisposti) e applicare del materiale isolante per evitare even-

tuali ponti termici. Avvitare il pannello anteriore del silenziatore

con 6 viti e fissare l'ingresso aria (in questo caso non è necessa-

rio utilizzare la placca di montaggio).

WIP

45

Identificativo unità

Modello

22: M-G 22 (22 m

3

/h)

30: M-G 30 (30 m

3

/h)

45: M-G 45 (45 m

3

/h)

Dati tecnici

Prestazioni aerauliche

60

40

20

Montaggio ad incasso

Silenziatore + MAC30 (5) + MPR (3)

+ piastra di montaggio + M-G 30

Montaggio in appoggio

Silenziatore + MAC30 (5) + M-G 30

140

0

0

20

40

60

80

100

120

Differenza di pressione [Pa]

Rumorosità

Dn, e, w (C): attenuazione acustica rispetto ad un rumore di

fondo standard secondo EN ISO 717-1

Dn, e, w (Ctr): attenuazione acustica rispetto al rumore medio

del traffico stradale secondo EN ISO 717-1

140

3

5

5

80

75 min

Rispettare le seguenti

indicazioni per evitare

discomfor in ambiente

80

75

326

Soggetto a modifiche senza obbligo di preavviso

A

l

t

e

z

z

a

d

e

l

s

o

f

f

i

t

t

o

M

i

n

2

0

0

0

m

m

M

i

n

2

0

0

P

o

r

t

a

t

a

[

m

3

/

h

]
