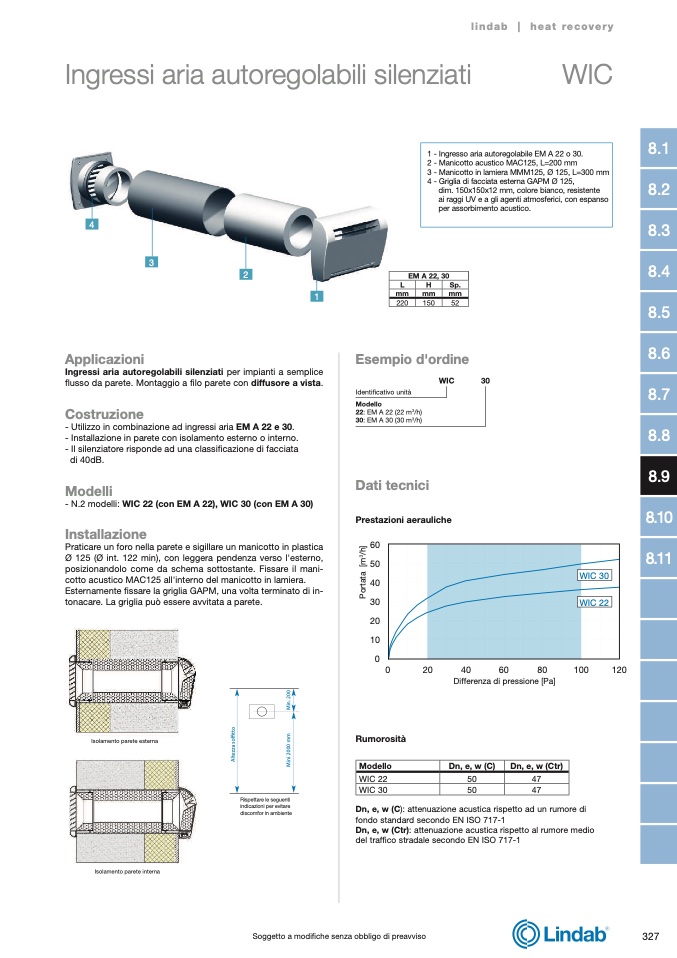

Ingressi aria autoregolabili silenziati
WIC
lindab | heat recovery
4
Applicazioni
3
2
EM A 22, 30
L
H
Sp.
mm
mm
mm
220
150
52
1
1 - Ingresso aria autoregolabile EM A 22 o 30.
2 - Manicotto acustico MAC125, L=200 mm
3 - Manicotto in lamiera MMM125, Ø 125, L=300 mm
4 - Griglia di facciata esterna GAPM Ø 125,
dim. 150x150x12 mm, colore bianco, resistente
ai raggi UV e a gli agenti atmosferici, con espanso
per assorbimento acustico.
Ingressi aria autoregolabili silenziati per impianti a semplice
flusso da parete. Montaggio a filo parete con diffusore a vista.
Costruzione
- Utilizzo in combinazione ad ingressi aria EM A 22 e 30.
- Installazione in parete con isolamento esterno o interno.
- Il silenziatore risponde ad una classificazione di facciata
di 40dB.
Modelli
- N.2 modelli: WIC 22 (con EM A 22), WIC 30 (con EM A 30)
Installazione
Praticare un foro nella parete e sigillare un manicotto in plastica
Ø 125 (Ø int. 122 min), con leggera pendenza verso l'esterno,
posizionandolo come da schema sottostante. Fissare il mani-
cotto acustico MAC125 all'interno del manicotto in lamiera.
Esternamente fissare la griglia GAPM, una volta terminato di in-
tonacare. La griglia può essere avvitata a parete.
WIC
30
Esempio d'ordine
Identificativo unità
Modello
22: EM A 22 (22 m
3
/h)
30: EM A 30 (30 m
3
/h)
Dati tecnici
Prestazioni aerauliche
60
50
40
30
20
10
WIC 30
WIC 22
Isolamento parete esterna
0
0
20
40
60
80
100
120
Differenza di pressione [Pa]
Rumorosità
Dn, e, w (C): attenuazione acustica rispetto ad un rumore di
fondo standard secondo EN ISO 717-1
Dn, e, w (Ctr): attenuazione acustica rispetto al rumore medio
del traffico stradale secondo EN ISO 717-1
Modello
Dn, e, w (C)
Dn, e, w (Ctr)
WIC 22
50
47
WIC 30
50
47
Rispettare le seguenti
indicazioni per evitare
discomfor in ambiente
Isolamento parete interna
Soggetto a modifiche senza obbligo di preavviso
327
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.8
8.9
8.10
8.11
A
l
t
e
z
z
a
s
o
f
f
i
t
t
o
M
i
n
i
2
0
0
0
m
m
M
i
n
.
2
0
0
P
o
r
t
a
t
a
[
m
3
/
h
]
