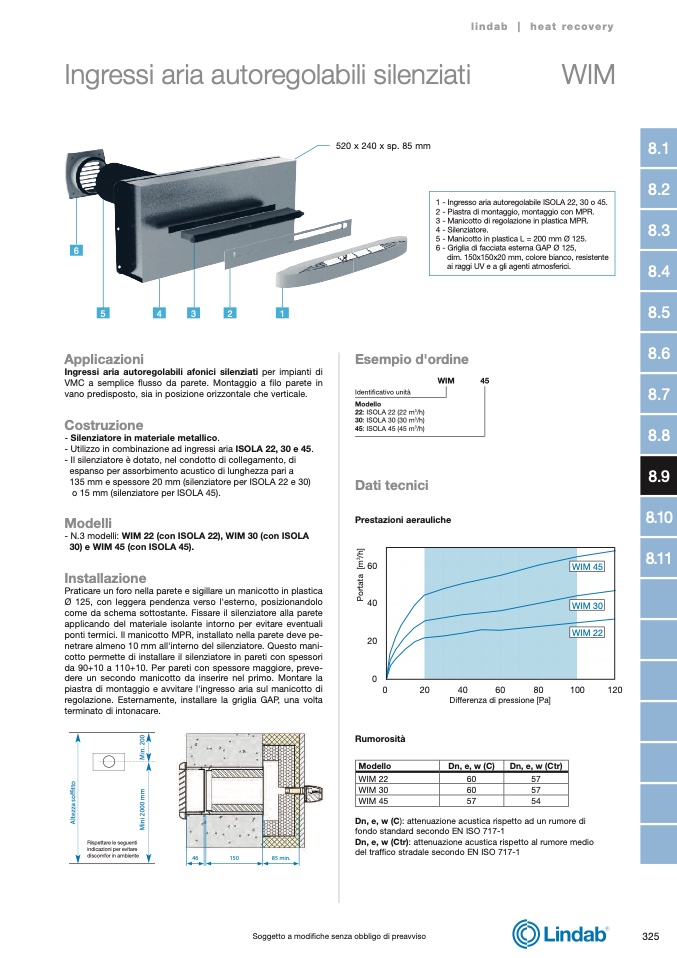

Ingressi aria autoregolabili silenziati
WIM
lindab | heat recovery
520
x 240 x sp. 85 mm
6
5
4
3
2
1
Applicazioni
Ingressi aria autoregolabili afonici silenziati per impianti di
VMC a semplice flusso da parete. Montaggio a filo parete in
vano predisposto, sia in posizione orizzontale che verticale.
Costruzione
- Silenziatore in materiale metallico.
- Utilizzo in combinazione ad ingressi aria ISOLA 22, 30 e 45.
- Il silenziatore è dotato, nel condotto di collegamento, di
espanso per assorbimento acustico di lunghezza pari a
135 mm e spessore 20 mm (silenziatore per ISOLA 22 e 30)
o 15 mm (silenziatore per ISOLA 45).
Modelli
- N.3 modelli: WIM 22 (con ISOLA 22), WIM 30 (con ISOLA
30) e WIM 45 (con ISOLA 45).
Installazione
Praticare un foro nella parete e sigillare un manicotto in plastica
Ø 125, con leggera pendenza verso l'esterno, posizionandolo
come da schema sottostante. Fissare il silenziatore alla parete
applicando del materiale isolante intorno per evitare eventuali
ponti termici. Il manicotto MPR, installato nella parete deve pe-
netrare almeno 10 mm all'interno del silenziatore. Questo mani-
cotto permette di installare il silenziatore in pareti con spessori
da 90+10 a 110+10. Per pareti con spessore maggiore, preve-
dere un secondo manicotto da inserire nel primo. Montare la
piastra di montaggio e avvitare l'ingresso aria sul manicotto di
regolazione. Esternamente, installare la griglia GAP, una volta
terminato di intonacare.
Esempio d'ordine
WIM
45
Identificativo unità
Modello
22: ISOLA 22 (22 m
3
/h)
30: ISOLA 30 (30 m
3
/h)
45: ISOLA 45 (45 m
3
/h)
Dati tecnici
Prestazioni aerauliche
60
40
20
WIM 45
WIM 30
WIM 22
Modello
Dn, e, w (C)
Dn, e, w (Ctr)
WIM 22
60
57
WIM 30
60
57
WIM 45
57
54
Rispettare le seguenti
indicazioni per evitare
discomfor in ambiente
46
150
85 min.
0
0
20
40
60
80
100
120
Differenza di pressione [Pa]
Rumorosità
Dn, e, w (C): attenuazione acustica rispetto ad un rumore di
fondo standard secondo EN ISO 717-1
Dn, e, w (Ctr): attenuazione acustica rispetto al rumore medio
del traffico stradale secondo EN ISO 717-1
Soggetto a modifiche senza obbligo di preavviso
325
8.2
1 - Ingresso aria autoregolabile ISOLA 22, 30 o 45.
2 - Piastra di montaggio, montaggio con MPR.
3 - Manicotto di regolazione in plastica MPR.
4 - Silenziatore.
5 - Manicotto in plastica L = 200 mm Ø 125.
6 - Griglia di facciata esterna GAP Ø 125,
dim. 150x150x20 mm, colore bianco, resistente
ai raggi UV e a gli agenti atmosferici.
8.1
8.3
8.4
8.5
8.6
8.7
8.8
8.9
8.10
8.11
A
l
t
e
z
z
a
s
o
f
f
i
t
t
o
M
i
n
i
2
0
0
0
m
m
M
i
n
.
2
0
0
P
o
r
t
a
t
a
[
m
3
/
h
]
