8.1

8.2

8.3

8.4

8.5

8.6

8.7

8.8

8.9

8.10

8.11

L

H

Sp.

mm

mm

mm

400

36

38

L

H

Sp.

mm

mm

mm

400

23

12

ESEA 45 + CE2A

ESE

ESEA 22 + CE2A

A

ESEA 15

+ CE 2A

Modello

Dn, e, w (C)

Dn, e, w (Ctr)

ESEA 15 + CE2A

37

37

ESEA 45 + CE2A

35

36

lindab | heat recovery

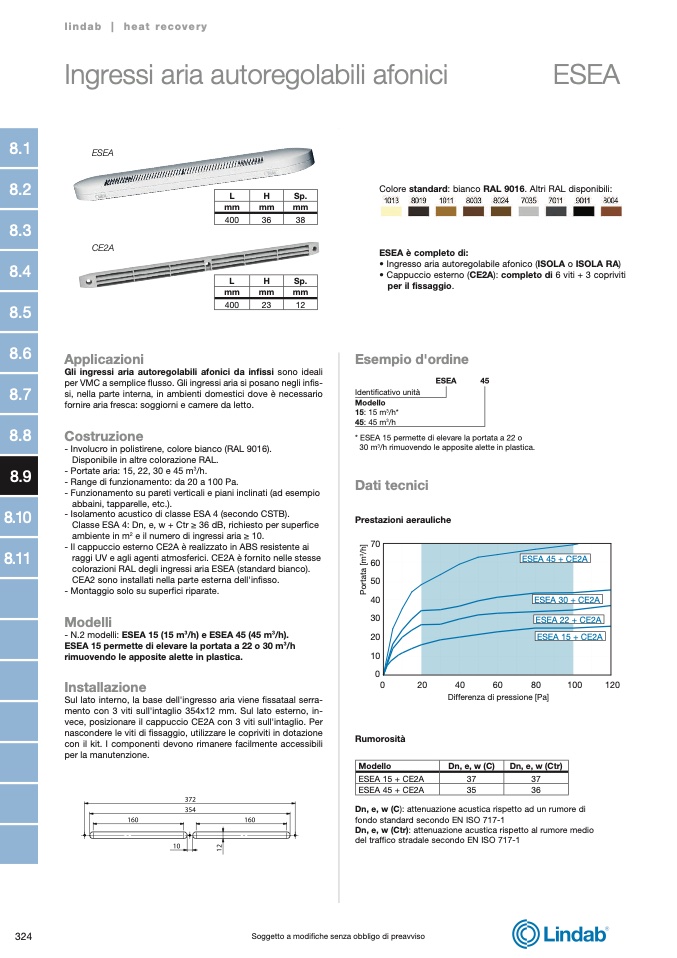

Ingressi aria autoregolabili afonici

ESEA

ESEA

CE2A

Applicazioni

Gli ingressi aria autoregolabili afonici da in

fissi sono ideali

per VMC a semplice flusso. Gli ingressi aria si posano negli infis-

si, nella parte interna, in ambienti domestici dove è necessario

fornire aria fresca: soggiorni e camere da letto.

Costruzione

- Involucro in polistirene, colore bianco (RAL 9016).

Disponibile in altre colorazione RAL.

- Portate aria: 15, 22, 30 e 45 m

3

/h.

- Range di funzionamento: da 20 a 100 Pa.

- Funzionamento su pareti verticali e piani inclinati (ad esempio

abbaini, tapparelle, etc.).

- Isolamento acustico di classe ESA 4 (secondo CSTB).

Classe ESA 4: Dn, e, w + Ctr ≥ 36 dB, richiesto per superfice

ambiente in m

2

e il numero di ingressi aria ≥ 10.

- Il cappuccio esterno CE2A è realizzato in ABS resistente ai

raggi UV e agli agenti atmosferici. CE2A è fornito nelle stesse

colorazioni RAL degli ingressi aria ESEA (standard bianco).

CEA2 sono installati nella parte esterna dell'infisso.

- Montaggio solo su superfici riparate.

Modelli

- N.2 modelli: ESEA 15 (15 m

3

/h) e ESEA 45 (45 m

3

/h).

ESEA 15 permette di elevare la portata a 22 o 30 m

3

/h

rimuovendo le apposite alette in plastica.

Installazione

Sul lato interno, la base dell'ingresso aria viene

fissataal serra-

mento con 3 viti sull'intaglio 354x12 mm. Sul lato esterno, in-

vece, posizionare il cappuccio CE2A con 3 viti sull'intaglio. Per

nascondere le viti di fissaggio, utilizzare le copriviti in dotazione

con il kit. I componenti devono rimanere facilmente accessibili

per la manutenzione.

Colore standard: bianco RAL 9016. Altri RAL disponibili:

ESEA è completo di:

• Ingresso aria autoregolabile afonico (ISOLA o ISOLA RA)

• Cappuccio esterno (CE2A): completo di 6 viti + 3 copriviti

per il fissaggio.

Esempio d'ordine

Identificativo unità

Modello

15: 15 m

3

/h*

45: 45 m

3

/h

ESEA

45

* ESEA 15 permette di elevare la portata a 22 o

30 m

3

/h rimuovendo le apposite alette in plastica.

Dati tecnici

Prestazioni aerauliche

70

60

50

40

A30+CE2

30

20

10

0

0

20

40

60

80

100

120

Differenza di pressione [Pa]

Rumorosità

Dn, e, w (C): attenuazione acustica rispetto ad un rumore di

fondo standard secondo EN ISO 717-1

Dn, e, w (Ctr): attenuazione acustica rispetto al rumore medio

del traffico stradale secondo EN ISO 717-1

324

Soggetto a modifiche senza obbligo di preavviso

P

o

r

t

a

t

a

[

m

3

/

h

]
