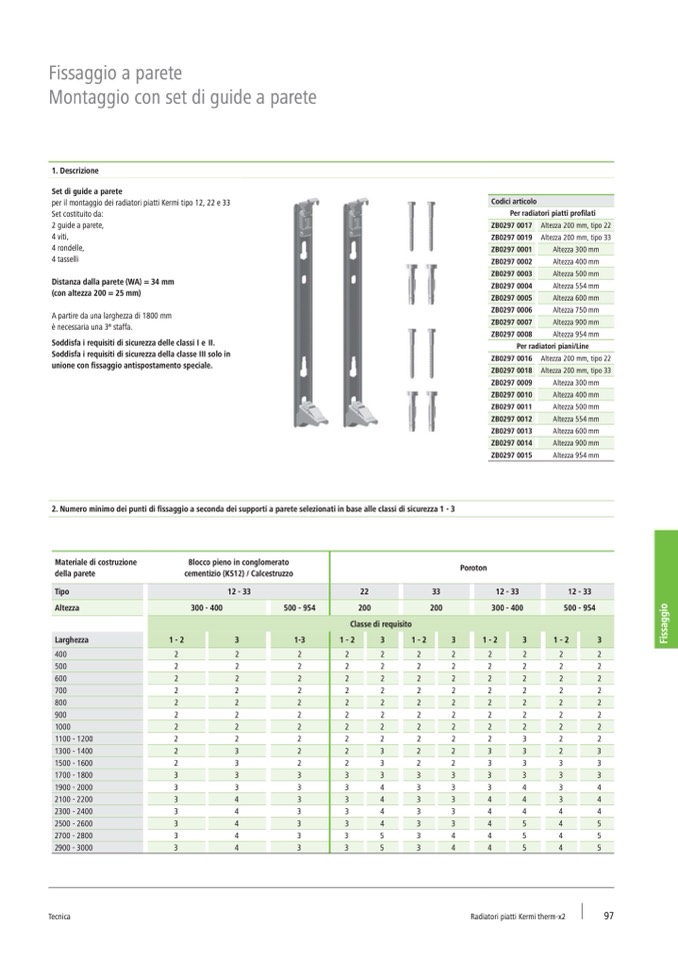

Fissaggio a parete
Montaggio con set di guide a parete
1. Descrizione
Set di guide a parete
per il montaggio dei radiatori piatti Kermi tipo 12, 22 e 33
Set costituito da:
2 guide a parete,
4 viti,
4 rondelle,
4 tasselli
Distanza dalla parete (WA) = 34 mm
(con altezza 200 = 25 mm)
A partire da una larghezza di 1800 mm
è necessaria una 3a staffa.
Soddisfa i requisiti di sicurezza delle classi I e II.
Soddisfa i requisiti di sicurezza della classe III solo in
unione con fissaggio antispostamento speciale.
2. Numero minimo dei punti di fissaggio a seconda dei supporti a parete selezionati in base alle classi di sicurezza 1 - 3
Materiale di costruzione
della parete
Blocco pieno in conglomerato
cementizio (KS12) / Calcestruzzo
Poroton
Tipo
12 - 33
22
33
12 - 33
12 - 33
Altezza
Larghezza
1 -2
300 - 400
3
500 - 954
1-3
200
200
3
1- 2
300 - 400
1- 2
500 - 954
1- 2
Classe di requisito
3
1- 2
3
3
400
2
2
2
2
2
2
2
2
2
2
2
500
2
2
2
2
2
2
2
2
2
2
2
600
2
2
2
2
2
2
2
2
2
2
2
700
2
2
2
2
2
2
2
2
2
2
2
800
2
2
2
2
2
2
2
2
2
2
2
900
2
2
2
2
2
2
2
2
2
2
2
1000
2
2
2
2
2
2
2
2
2
2
2
1100 - 1200
2
2
2
2
2
2
2
2
3
2
2
1300 - 1400
2
3
2
2
3
2
2
3
3
2
3
1500 - 1600
2
3
2
2
3
2
2
3
3
3
3
1700 - 1800
1900 - 2000
3
3
3
3
3
3
3
4
3
3
3
3
3
3
3
4
3
3
3
3
3
4
2100 - 2200
3
4
3
3
4
3
3
4
4
3
4
2300 - 2400
3
4
3
3
4
3
3
4
4
4
4
2500 - 2600
3
4
3
3
4
3
3
4
5
4
5
2700 - 2800
3
4
3
3
5
3
4
4
5
4
5
2900 - 3000
3
4
3
3
5
3
4
4
5
4
5
Codici articolo
Per radiatori piatti profilati
Per radiatori piani/Line
ZB0297 0017
Altezza 200 mm, tipo 22
ZB0297 0019
Altezza 200 mm, tipo 33
ZB0297 0001
Altezza 300 mm
ZB0297 0002
Altezza 400 mm
ZB0297 0003
Altezza 500 mm
ZB0297 0004
Altezza 554 mm
ZB0297 0005
Altezza 600 mm
ZB0297 0006
Altezza 750 mm
ZB0297 0007
Altezza 900 mm
ZB0297 0008
Altezza 954 mm
ZB0297 0016
Altezza 200 mm, tipo 22
ZB0297 0018
Altezza 200 mm, tipo 33
ZB0297 0009
Altezza 300 mm
ZB0297 0010
Altezza 400 mm
ZB0297 0011
Altezza 500 mm
ZB0297 0012
Altezza 554 mm
ZB0297 0013
Altezza 600 mm
ZB0297 0014
Altezza 900 mm
ZB0297 0015
Altezza 954 mm
Tecnica
Radiatori piatti Kermi therm-x2
