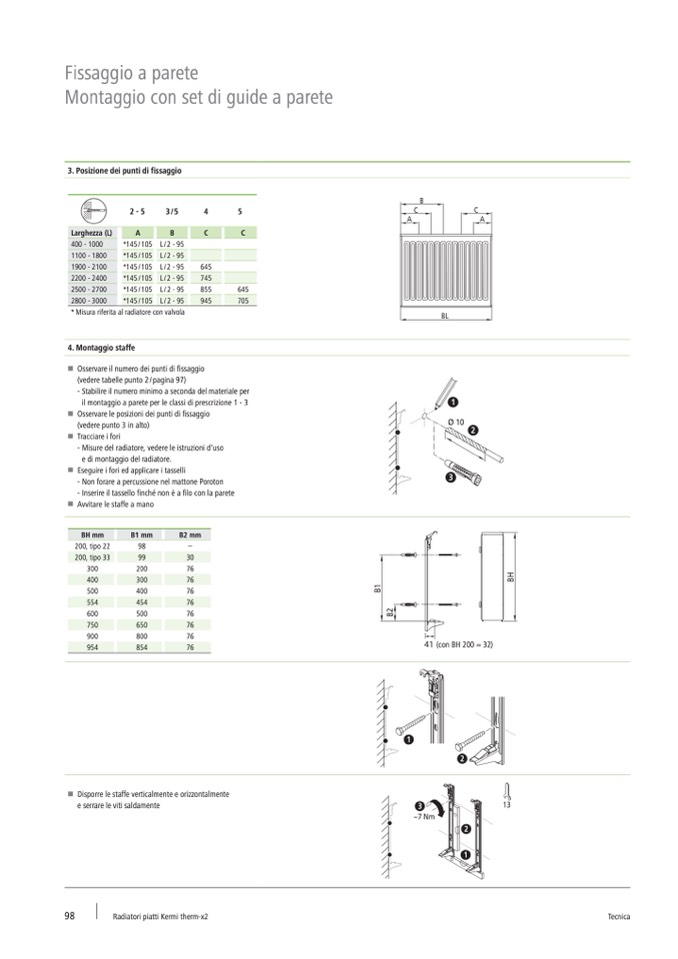

Fissaggio a parete
Montaggio con set di guide a parete
3. Posizione dei punti di fissaggio
2 - 5
3/5
4
5
A
B
C
C
400 - 1000
1100 - 1800
1900 - 2100
2200 - 2400
2500 - 2700
2800 - 3000
* Misura riferita al radiatore con valvola
4. Montaggio staffe
W
W
W
W
W
Osservare il numero dei punti di fissaggio
(vedere tabelle punto 2 / pagina 97)
- Stabilire il numero minimo a seconda del materiale per
il montaggio a parete per le classi di prescrizione 1 - 3
Osservare le posizioni dei punti di fissaggio
(vedere punto 3 in alto)
Tracciare i fori
- Misure del radiatore, vedere le istruzioni d'uso
e di montaggio del radiatore.
Eseguire i fori ed applicare i tasselli
- Non forare a percussione nel mattone Poroton
- Inserire il tassello finché non è a filo con la parete
Avvitare le staffe a mano
W
Disporre le staffe verticalmente e orizzontalmente
e serrare le viti saldamente
98
Radiatori piatti Kermi therm-x2
Tecnica
Larghezza (L)
BH mm
200, tipo 22
200, tipo 33
300
400
500
554
600
750
900
954
B1 mm
98
99
200
300
400
454
500
650
800
854
B2 mm
–
30
76
76
76
76
76
76
76
76
(con BH 200 = 32)
*145 / 105 L/2 - 95
*145 / 105 L/2 - 95
*145 / 105
*145 / 105
*145 / 105
*145 / 105
L/2 - 95
645
L/2 - 95
745
L/2 - 95
L/2 - 95
855
645
945
705
