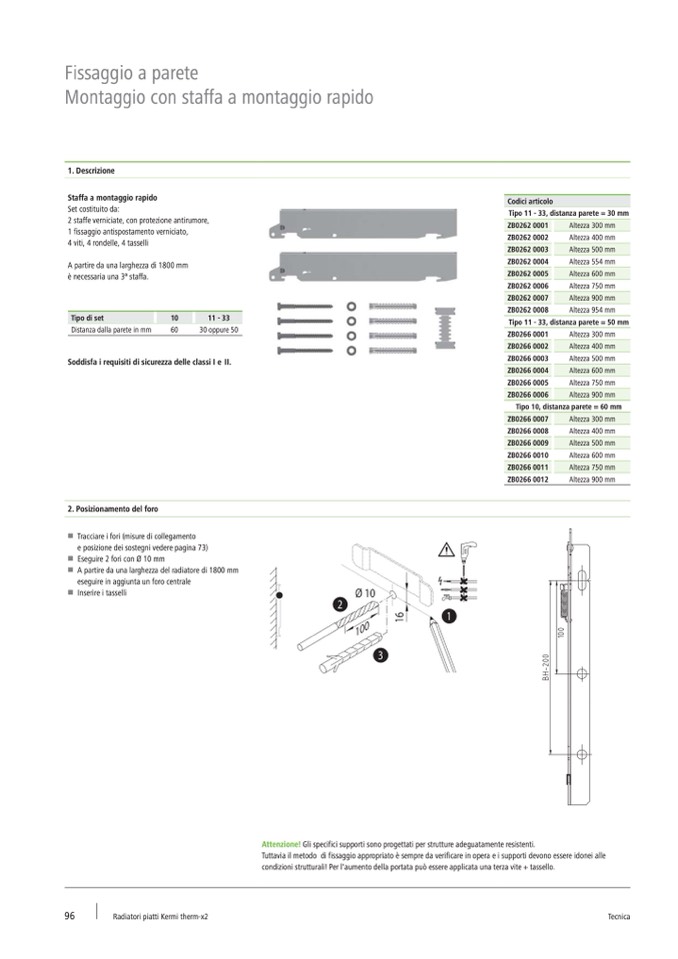

Fissaggio a parete

Montaggio con staffa a montaggio rapido

1. Descrizione

Staffa a montaggio rapido

Set costituito da:

2 staffe verniciate, con protezione antirumore,

1 fissaggio antispostamento verniciato,

4 viti, 4 rondelle, 4 tasselli

A partire da una larghezza di 1800 mm

è necessaria una 3a staffa.

Soddisfa i requisiti di sicurezza delle classi I e II.

Codici articolo

Tipo 11 - 33, distanza parete = 30 mm

Tipo 11 - 33, distanza parete = 50 mm

Tipo 10, distanza parete = 60 mm

ZB0262 0001

Altezza 300 mm

ZB0262 0002

Altezza 400 mm

ZB0262 0003

Altezza 500 mm

ZB0262 0004

Altezza 554 mm

ZB0262 0005

Altezza 600 mm

ZB0262 0006

Altezza 750 mm

ZB0262 0007

Altezza 900 mm

ZB0262 0008

Altezza 954 mm

Tipo di set

10

11 - 33

Distanza dalla parete in mm

60

30 oppure 50

ZB0266 0001

Altezza 300 mm

ZB0266 0002

Altezza 400 mm

ZB0266 0003

Altezza 500 mm

ZB0266 0004

Altezza 600 mm

ZB0266 0005

Altezza 750 mm

ZB0266 0006

Altezza 900 mm

ZB0266 0007

Attenzione! Gli specifici supporti sono progettati per strutture adeguatamente resistenti.

Tuttavia il metodo di fissaggio appropriato è sempre da verificare in opera e i supporti devono essere idonei alle

condizioni strutturali! Per l'aumento della portata può essere applicata una terza vite + tassello.

96

Radiatori piatti Kermi therm-x2

Tecnica

Altezza 300 mm

ZB0266 0008

Altezza 400 mm

ZB0266 0009

Altezza 500 mm

ZB0266 0010

Altezza 600 mm

ZB0266 0011

Altezza 750 mm

ZB0266 0012

Altezza 900 mm

2. Posizionamento del foro

W Tracciare i fori (misure di collegamento

e posizione dei sostegni vedere pagina 73)

W Eseguire 2 fori con Ø 10 mm

W A partire da una larghezza del radiatore di 1800 mm

eseguire in aggiunta un foro centrale

W Inserire i tasselli
