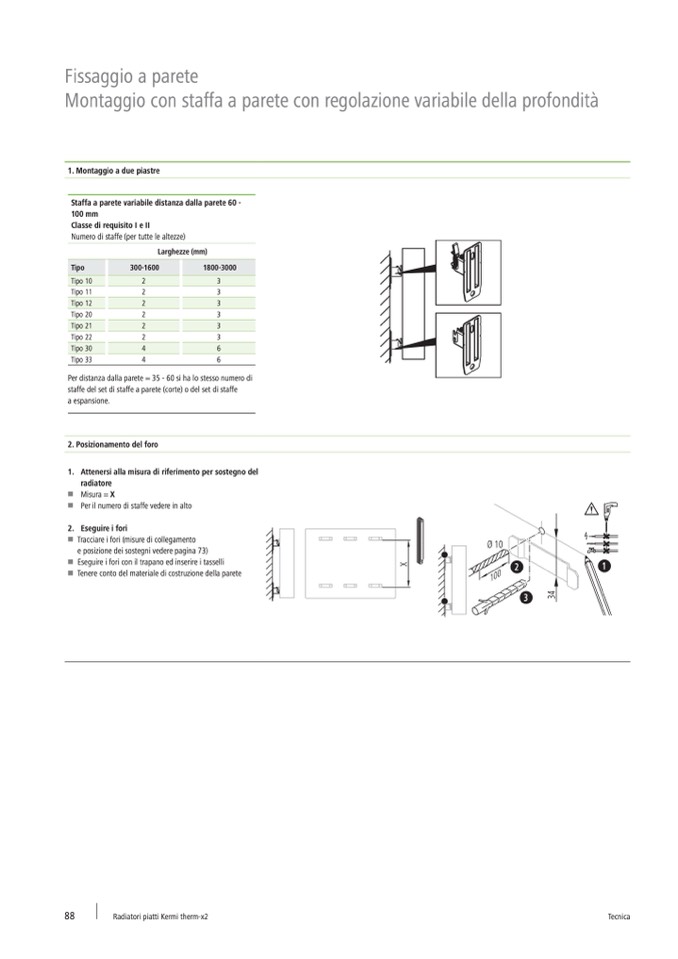

Fissaggio a parete

Montaggio con staffa a parete con regolazione variabile della profondità

1. Montaggio a due piastre

Staffa a parete variabile distanza dalla parete 60 -

100 mm

Classe di requisito I e II

Numero di staffe (per tutte le altezze)

Tipo

Tipo 10

Tipo 11

Tipo 12

Tipo 20

Tipo 21

Tipo 22

Tipo 30

Tipo 33

Larghezze (mm)

300-1600

1800-3000

2

3

2

3

2

3

2

3

2

3

2

3

4

6

4

6

Per distanza dalla parete = 35 - 60 si ha lo stesso numero di

staffe del set di staffe a parete (corte) o del set di staffe

a espansione.

2. Posizionamento del foro

1. Attenersi alla misura di riferimento per sostegno del

radiatore

W Misura = X

W Per il numero di staffe vedere in alto

2. Eseguire i fori

W Tracciare i fori (misure di collegamento

e posizione dei sostegni vedere pagina 73)

W Eseguire i fori con il trapano ed inserire i tasselli

W Tenere conto del materiale di costruzione della parete
