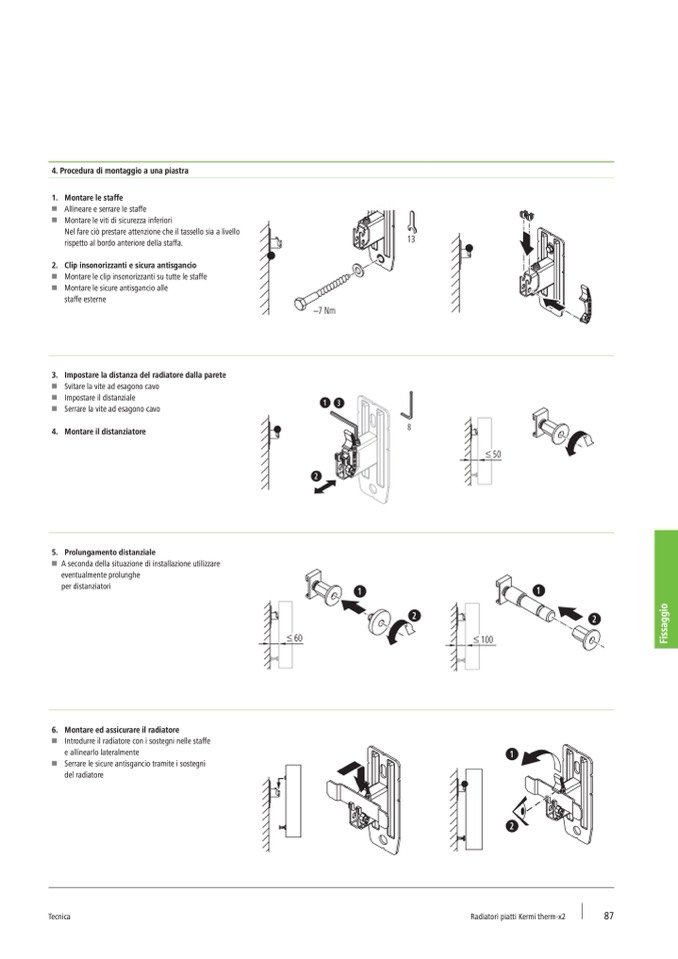

4. Procedura di montaggio a una piastra

1. Montare le staffe

W Allineare e serrare le staffe

W Montare le viti di sicurezza inferiori

Nel fare ciò prestare attenzione che il tassello sia a livello

rispetto al bordo anteriore della staffa.

2. Clip insonorizzanti e sicura antisgancio

W Montare le clip insonorizzanti su tutte le staffe

W Montare le sicure antisgancio alle

staffe esterne

3. Impostare la distanza del radiatore dalla parete

W Svitare la vite ad esagono cavo

W Impostare il distanziale

W Serrare la vite ad esagono cavo

4. Montare il distanziatore

5. Prolungamento distanziale

W A seconda della situazione di installazione utilizzare

eventualmente prolunghe

per distanziatori

6. Montare ed assicurare il radiatore

W Introdurre il radiatore con i sostegni nelle staffe

e allinearlo lateralmente

W Serrare le sicure antisgancio tramite i sostegni

del radiatore
