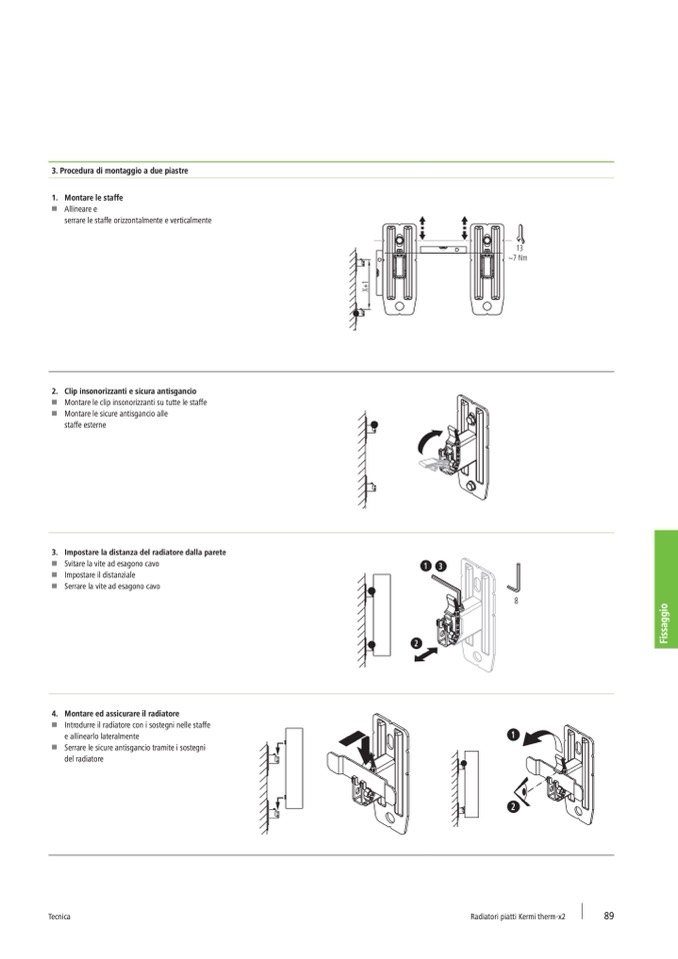

3. Procedura di montaggio a due piastre

1. Montare le staffe

W Allineare e

serrare le staffe orizzontalmente e verticalmente

2. Clip insonorizzanti e sicura antisgancio

W Montare le clip insonorizzanti su tutte le staffe

W Montare le sicure antisgancio alle

staffe esterne

3. Impostare la distanza del radiatore dalla parete

W Svitare la vite ad esagono cavo

W Impostare il distanziale

W Serrare la vite ad esagono cavo

4. Montare ed assicurare il radiatore

W Introdurre il radiatore con i sostegni nelle staffe

e allinearlo lateralmente

W Serrare le sicure antisgancio tramite i sostegni

del radiatore

F

i

s

s

a

g

g

i

o

Tecnica

Radiatori piatti Kermi therm-x2

89
