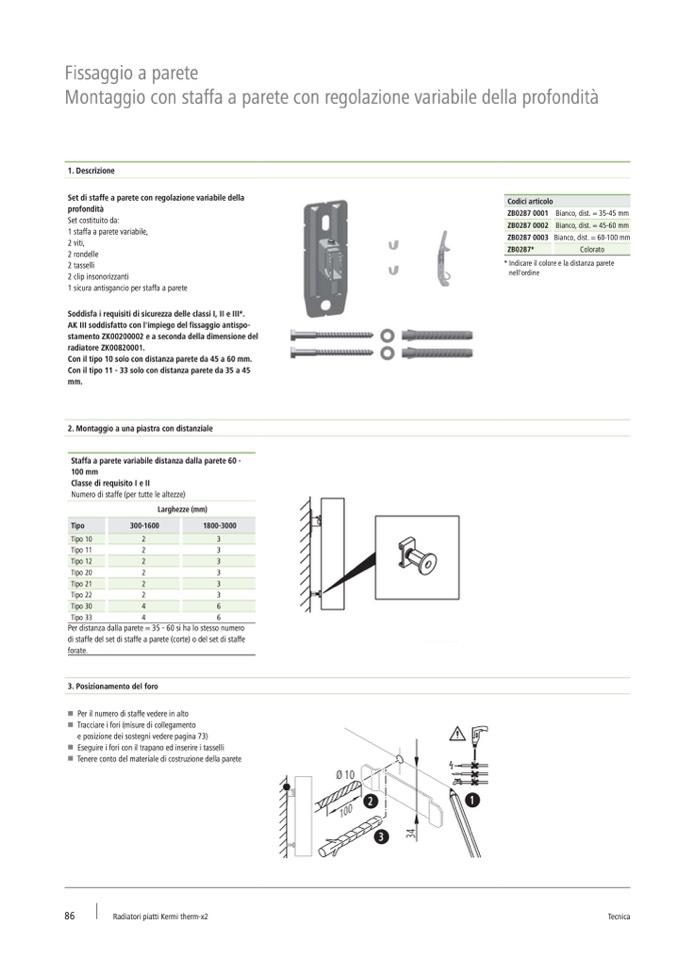

Fissaggio a parete

Montaggio con staffa a parete con regolazione variabile della profondità

1. Descrizione

Set di staffe a parete con regolazione variabile della

profondità

Set costituito da:

1 staffa a parete variabile,

2 viti,

2 rondelle

2 tasselli

2 clip insonorizzanti

1 sicura antisgancio per staffa a parete

Soddisfa i requisiti di sicurezza delle classi I, II e III*.

AK III soddisfatto con l'impiego del fissaggio antispo-

stamento ZK00200002 e a seconda della dimensione del

radiatore ZK00820001.

Con il tipo 10 solo con distanza parete da 45 a 60 mm.

Con il tipo 11 - 33 solo con distanza parete da 35 a 45

mm.

2. Montaggio a una piastra con distanziale

Staffa a parete variabile distanza dalla parete 60 -

100 mm

Classe di requisito I e II

Numero di staffe (per tutte le altezze)

Codici articolo

ZB0287 0001

ZB0287 0002

ZB0287 0003

ZB0287*

Bianco, dist. = 35-45 mm

Bianco, dist. = 45-60 mm

Bianco, dist. = 60-100 mm

Colorato

Tipo

Tipo 10

Tipo 11

Tipo 12

Tipo 20

Tipo 21

Tipo 22

Tipo 30

Tipo 33

Larghezze (mm)

300-1600

1800-3000

2

3

2

3

2

3

2

3

2

3

2

3

4

6

4

6

Per distanza dalla parete = 35 - 60 si ha lo stesso numero

di staffe del set di staffe a parete (corte) o del set di staffe

forate.

3. Posizionamento del foro

W Per il numero di staffe vedere in alto

W Tracciare i fori (misure di collegamento

e posizione dei sostegni vedere pagina 73)

W Eseguire i fori con il trapano ed inserire i tasselli

W Tenere conto del materiale di costruzione della parete

86

Radiatori piatti Kermi therm-x2

Tecnica

* Indicare il colore e la distanza parete

nell'ordine
