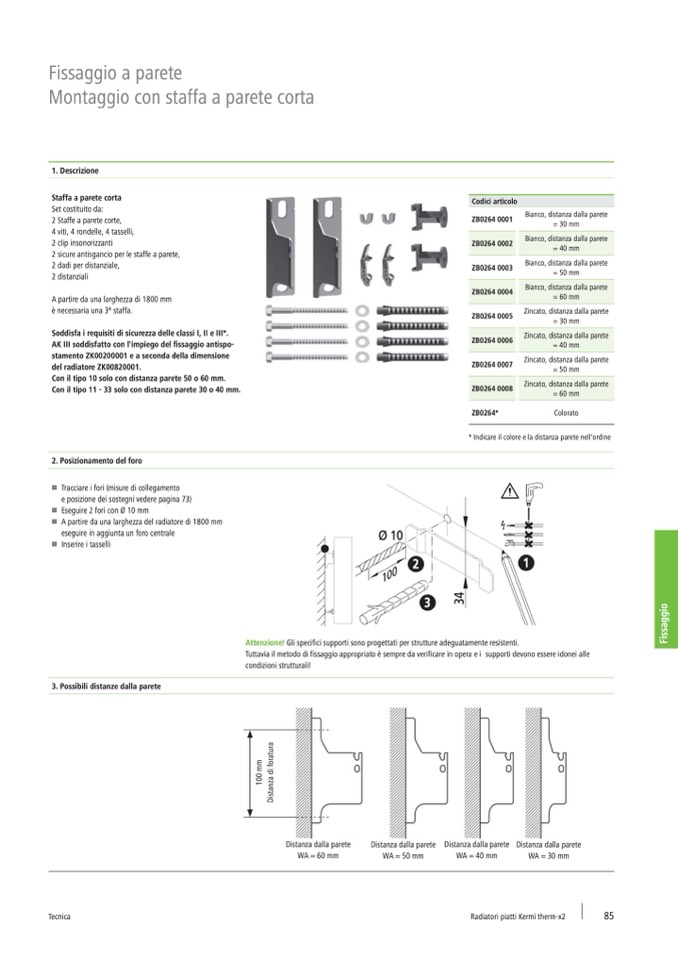

Fissaggio a parete

Montaggio con staffa a parete corta

1. Descrizione

Staffa a parete corta

Set costituito da:

2 Staffe a parete corte,

4 viti, 4 rondelle, 4 tasselli,

2 clip insonorizzanti

2 sicure antisgancio per le staffe a parete,

2 dadi per distanziale,

2 distanziali

A partire da una larghezza di 1800 mm

è necessaria una 3a staffa.

Soddisfa i requisiti di sicurezza delle classi I, II e III*.

AK III soddisfatto con l'impiego del fissaggio antispo-

stamento ZK00200001 e a seconda della dimensione

del radiatore ZK00820001.

Con il tipo 10 solo con distanza parete 50 o 60 mm.

Con il tipo 11 - 33 solo con distanza parete 30 o 40 mm.

2. Posizionamento del foro

W Tracciare i fori (misure di collegamento

e posizione dei sostegni vedere pagina 73)

W Eseguire 2 fori con Ø 10 mm

W A partire da una larghezza del radiatore di 1800 mm

eseguire in aggiunta un foro centrale

W Inserire i tasselli

3. Possibili distanze dalla parete

Codici articolo

ZB0264 0001

Bianco, distanza dalla parete

= 30 mm

ZB0264 0002

Bianco, distanza dalla parete

= 40 mm

ZB0264 0003

Bianco, distanza dalla parete

= 50 mm

ZB0264 0004

Bianco, distanza dalla parete

= 60 mm

ZB0264 0005

Zincato, distanza dalla parete

= 30 mm

ZB0264 0006

Zincato, distanza dalla parete

= 40 mm

ZB0264 0007

Zincato, distanza dalla parete

= 50 mm

ZB0264 0008

Zincato, distanza dalla parete

= 60 mm

ZB0264*

Colorato

* Indicare il colore e la distanza parete nell'ordine

Ø 10

3

Attenzione! Gli specifici supporti sono progettati per strutture adeguatamente resistenti.

Tuttavia il metodo di fissaggio appropriato è sempre da verificare in opera e i supporti devono essere idonei alle

condizioni strutturali!

2

1

Distanza dalla parete

WA = 60 mm

Distanza dalla parete

WA = 50 mm

Distanza dalla parete

WA = 40 mm

Distanza dalla parete

WA = 30 mm
