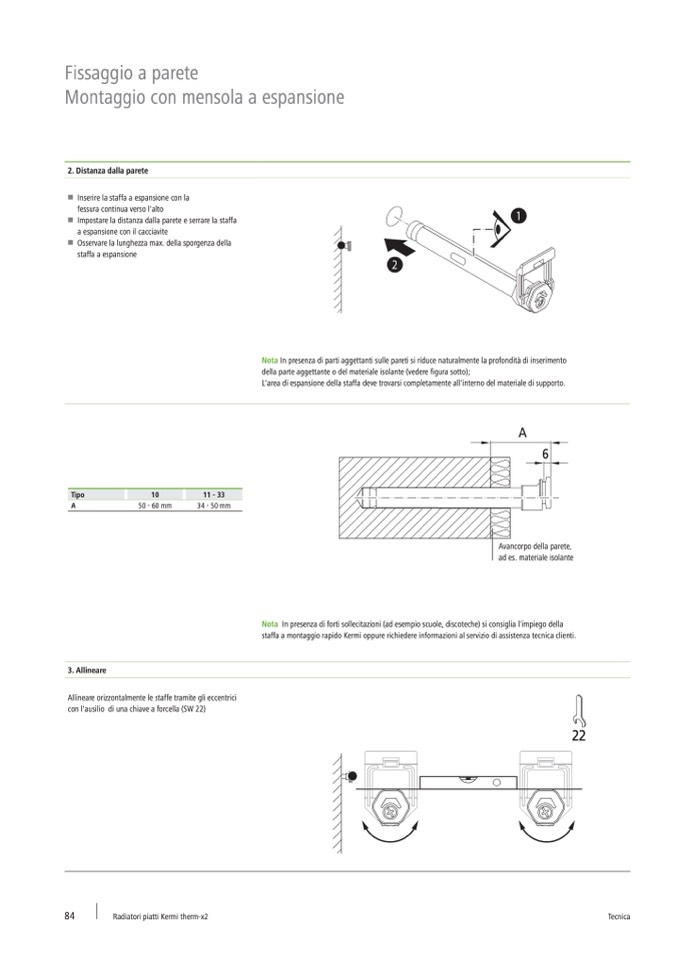

Fissaggio a parete

Montaggio con mensola a espansione

2. Distanza dalla parete

W Inserire la staffa a espansione con la

fessura continua verso l'alto

W Impostare la distanza dalla parete e serrare la staffa

a espansione con il cacciavite

W Osservare la lunghezza max. della sporgenza della

staffa a espansione

Tipo

A

10

50 - 60 mm

11 - 33

34 - 50 mm

Nota In presenza di parti aggettanti sulle pareti si riduce naturalmente la profondità di inserimento

della parte aggettante o del materiale isolante (vedere figura sotto);

L'area di espansione della staffa deve trovarsi completamente all'interno del materiale di supporto.

A

6

Avancorpo della parete,

ad es. materiale isolante

Nota In presenza di forti sollecitazioni (ad esempio scuole, discoteche) si consiglia l'impiego della

staffa a montaggio rapido Kermi oppure richiedere informazioni al servizio di assistenza tecnica clienti.

22

3. Allineare

Allineare orizzontalmente le staffe tramite gli eccentrici

con l'ausilio di una chiave a forcella (SW 22)

84

Radiatori piatti Kermi therm-x2

Tecnica
