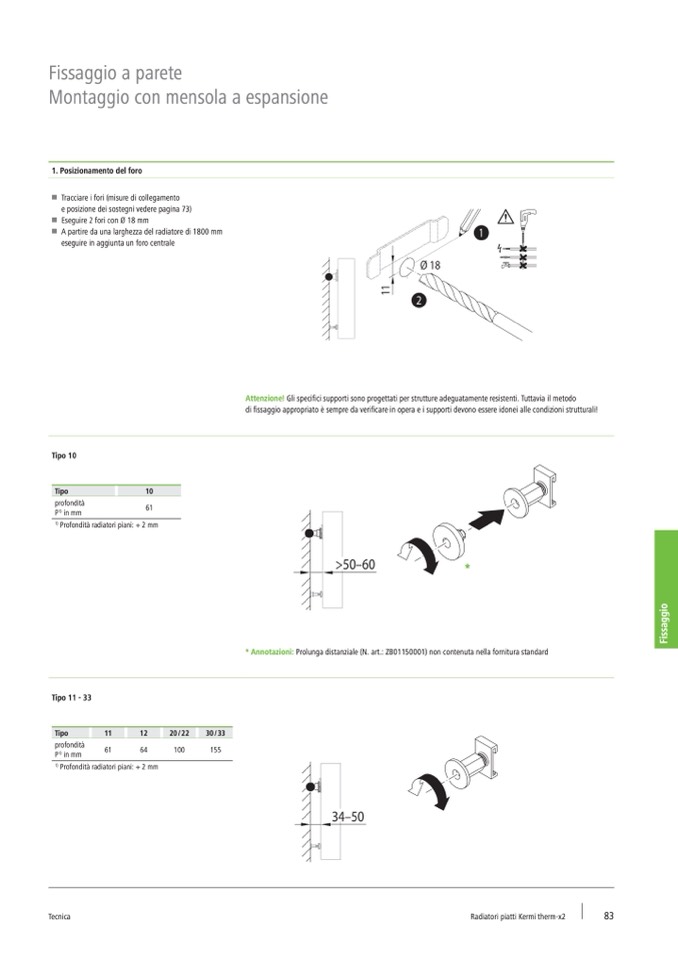

Fissaggio a parete

Montaggio con mensola a espansione

1. Posizionamento del foro

W Tracciare i fori (misure di collegamento

e posizione dei sostegni vedere pagina 73)

W Eseguire 2 fori con Ø 18 mm

W A partire da una larghezza del radiatore di 1800 mm

eseguire in aggiunta un foro centrale

Tipo 10

Tipo

10

profondità

P

1)

in mm

61

1)

Profondità radiatori piani: + 2 mm

Tipo 11 - 33

Tipo

11

12

20 / 22

100

30 / 33

155

profondità

P

1)

in mm

61

64

1)

Profondità radiatori piani: + 2 mm

Tecnica

Radiatori piatti Kermi therm-x2

83

Attenzione! Gli specifici supporti sono progettati per strutture adeguatamente resistenti. Tuttavia il metodo

di fissaggio appropriato è sempre da verificare in opera e i supporti devono essere idonei alle condizioni strutturali!

*

* Annotazioni: Prolunga distanziale (N. art.: ZB01150001) non contenuta nella fornitura standard
