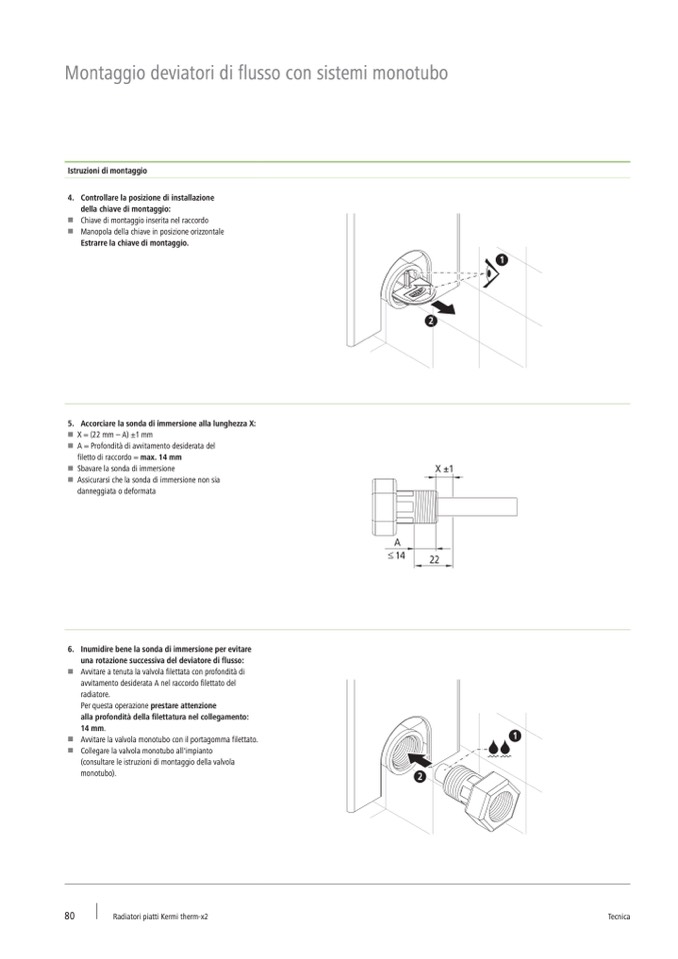

Montaggio deviatori di flusso con sistemi monotubo
Istruzioni di montaggio
4. Controllare la posizione di installazione
della chiave di montaggio:
W Chiave di montaggio inserita nel raccordo
W Manopola della chiave in posizione orizzontale
Estrarre la chiave di montaggio.
5. Accorciare la sonda di immersione alla lunghezza X:
W X = (22 mm – A) ±1 mm
W A = Profondità di avvitamento desiderata del
filetto di raccordo = max. 14 mm
W Sbavare la sonda di immersione
W Assicurarsi che la sonda di immersione non sia
danneggiata o deformata
6. Inumidire bene la sonda di immersione per evitare
una rotazione successiva del deviatore di flusso:
W Avvitare a tenuta la valvola filettata con profondità di
avvitamento desiderata A nel raccordo filettato del
radiatore.
Per questa operazione prestare attenzione
alla profondità della filettatura nel collegamento:
14 mm.
W Avvitare la valvola monotubo con il portagomma filettato.
W Collegare la valvola monotubo all'impianto
(consultare le istruzioni di montaggio della valvola
monotubo).
80
Radiatori piatti Kermi therm-x2
Tecnica
