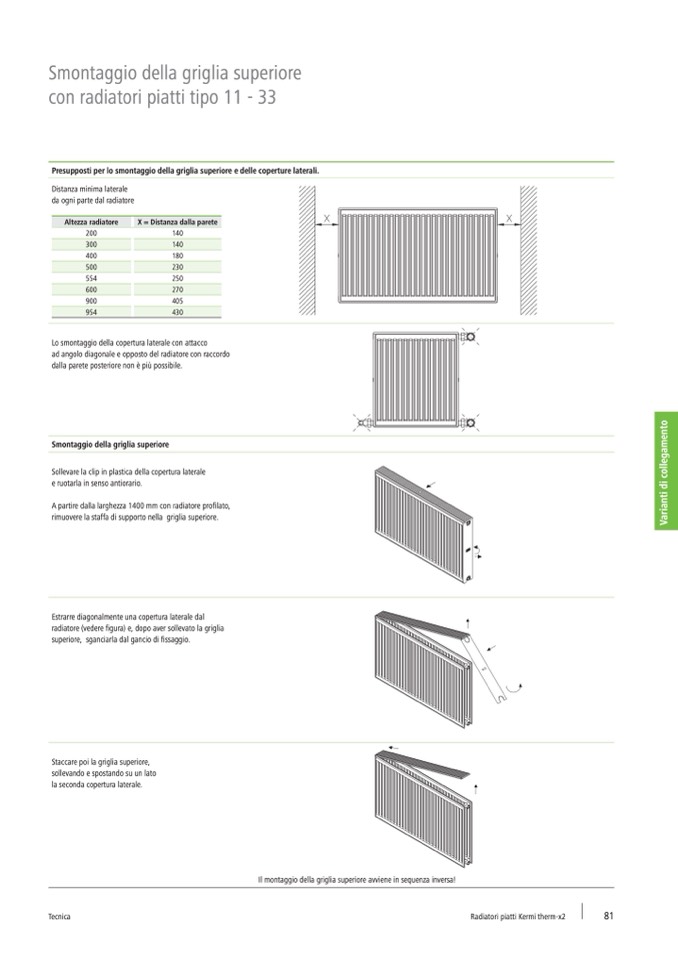

Smontaggio della griglia superiore
con radiatori piatti tipo 11 - 33
Presupposti per lo smontaggio della griglia superiore e delle coperture laterali.
Distanza minima laterale
da ogni parte dal radiatore
Altezza radiatore
200
300
400
500
554
600
900
954
X = Distanza dalla parete
140
140
180
230
250
270
405
430
Lo smontaggio della copertura laterale con attacco
ad angolo diagonale e opposto del radiatore con raccordo
dalla parete posteriore non è più possibile.
Smontaggio della griglia superiore
Sollevare la clip in plastica della copertura laterale
e ruotarla in senso antiorario.
A partire dalla larghezza 1400 mm con radiatore profilato,
rimuovere la staffa di supporto nella griglia superiore.
Estrarre diagonalmente una copertura laterale dal
radiatore (vedere figura) e, dopo aver sollevato la griglia
superiore, sganciarla dal gancio di fissaggio.
Staccare poi la griglia superiore,
sollevando e spostando su un lato
la seconda copertura laterale.
