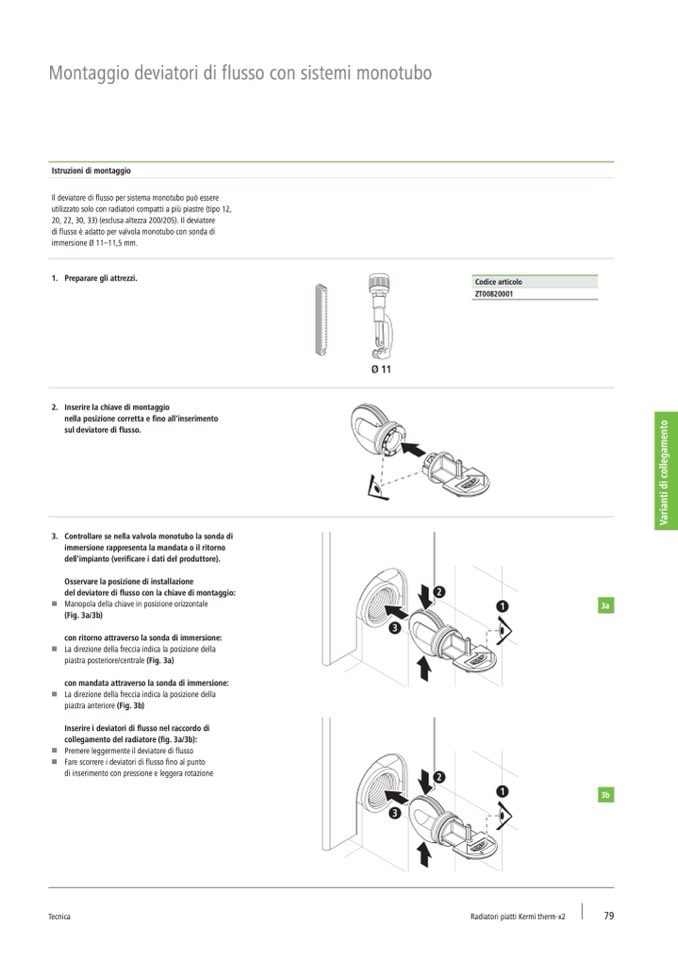

Montaggio deviatori di flusso con sistemi monotubo
Istruzioni di montaggio
Il deviatore di flusso per sistema monotubo può essere
utilizzato solo con radiatori compatti a più piastre (tipo 12,
20, 22, 30, 33) (esclusa altezza 200/205). Il deviatore
di flusso è adatto per valvola monotubo con sonda di
immersione Ø 11–11,5 mm.
1. Preparare gli attrezzi.
2. Inserire la chiave di montaggio
nella posizione corretta e fino all'inserimento
sul deviatore di flusso.
3. Controllare se nella valvola monotubo la sonda di
immersione rappresenta la mandata o il ritorno
dell'impianto (verificare i dati del produttore).
Osservare la posizione di installazione
del deviatore di flusso con la chiave di montaggio:
W Manopola della chiave in posizione orizzontale
(Fig. 3a/3b)
con ritorno attraverso la sonda di immersione:
W La direzione della freccia indica la posizione della
piastra posteriore/centrale (Fig. 3a)
con mandata attraverso la sonda di immersione:
W La direzione della freccia indica la posizione della
piastra anteriore (Fig. 3b)
Inserire i deviatori di flusso nel raccordo di
collegamento del radiatore (fig. 3a/3b):
W Premere leggermente il deviatore di flusso
W Fare scorrere i deviatori di flusso fino al punto
di inserimento con pressione e leggera rotazione
Codice articolo
ZT00820001
V
a
r
i
a
n
t
i
d
i
c
o
l
l
e
g
a
m
e
n
t
o
Tecnica
Radiatori piatti Kermi therm-x2
79
3a
3b
