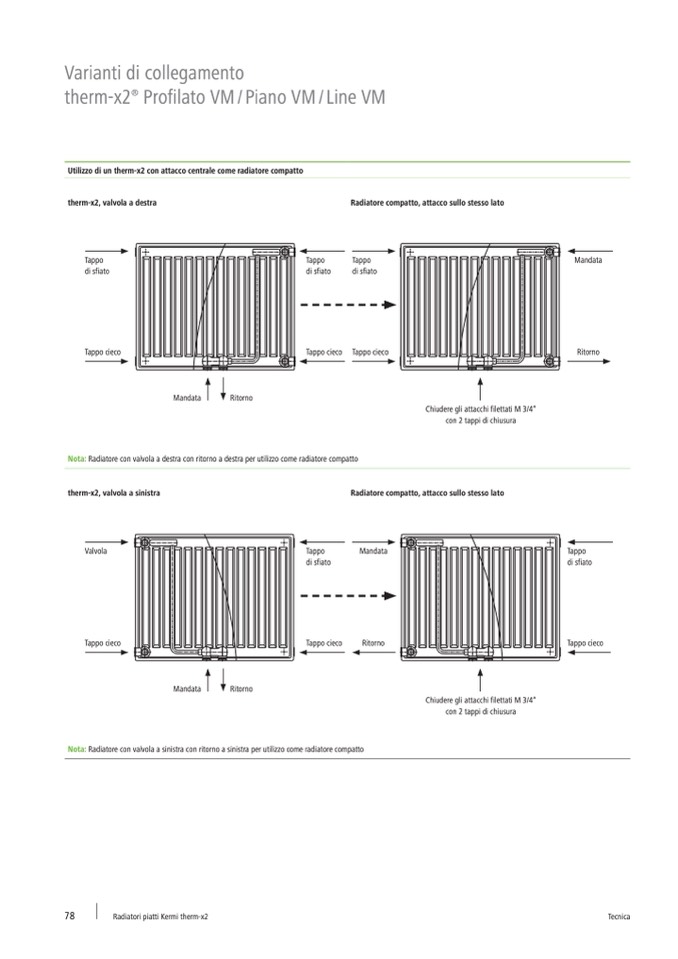

Varianti di collegamento

therm-x2

®

Profilato VM / Piano VM / Line VM

Utilizzo di un therm-x2 con attacco centrale come radiatore compatto

therm-x2, valvola a destra

Radiatore compatto, attacco sullo stesso lato

Tappo

di sfiato

Tappo cieco

Tappo

di sfiato

Tappo cieco

Tappo

di sfiato

Tappo cieco

Mandata

Ritorno

Mandata

Ritorno

Nota: Radiatore con valvola a destra con ritorno a destra per utilizzo come radiatore compatto

therm-x2, valvola a sinistra

Valvola

Tappo cieco

Radiatore compatto, attacco sullo stesso lato

Mandata

Ritorno

Nota: Radiatore con valvola a sinistra con ritorno a sinistra per utilizzo come radiatore compatto

78

Radiatori piatti Kermi therm-x2

Tecnica

Tappo

di sfiato

Tappo cieco

Mandata

Ritorno

Tappo

di sfiato

Tappo cieco

Chiudere gli attacchi filettati M 3/4“

con 2 tappi di chiusura

Chiudere gli attacchi filettati M 3/4“

con 2 tappi di chiusura
