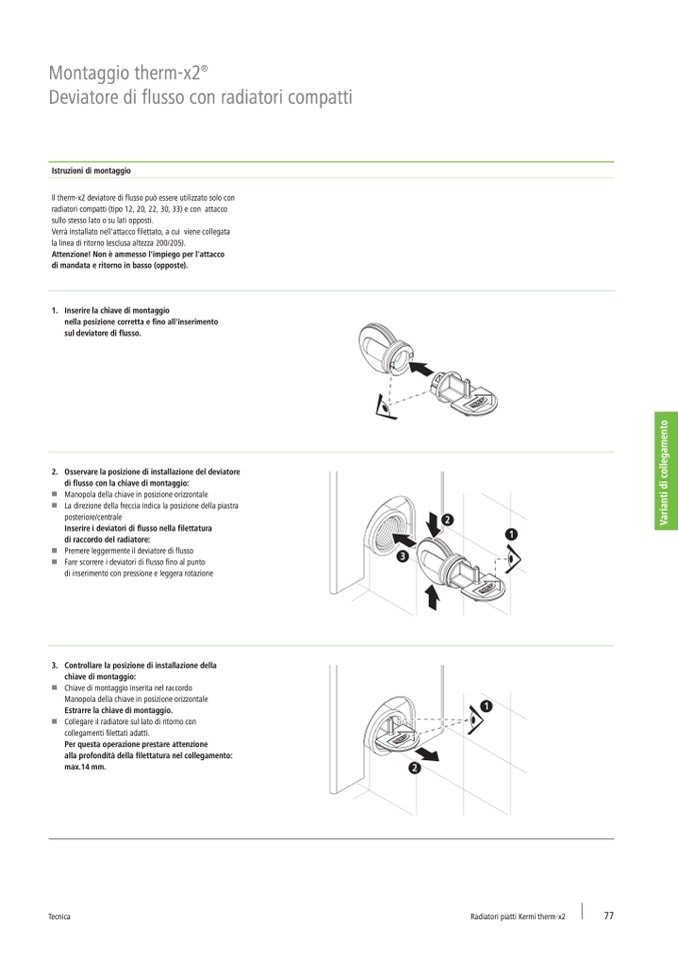

Montaggio therm-x2
®
Deviatore di flusso con radiatori compatti
Istruzioni di montaggio
Il therm-x2 deviatore di flusso può essere utilizzato solo con
radiatori compatti (tipo 12, 20, 22, 30, 33) e con attacco
sullo stesso lato o su lati opposti.
Verrà installato nell'attacco filettato, a cui viene collegata
la linea di ritorno (esclusa altezza 200/205).
Attenzione! Non è ammesso l'impiego per l'attacco
di mandata e ritorno in basso (opposte).
1. Inserire la chiave di montaggio
nella posizione corretta e fino all'inserimento
sul deviatore di flusso.
2. Osservare la posizione di installazione del deviatore
di flusso con la chiave di montaggio:
W Manopola della chiave in posizione orizzontale
W La direzione della freccia indica la posizione della piastra
posteriore/centrale
Inserire i deviatori di flusso nella filettatura
di raccordo del radiatore:
W Premere leggermente il deviatore di flusso
W Fare scorrere i deviatori di flusso fino al punto
di inserimento con pressione e leggera rotazione
3. Controllare la posizione di installazione della
chiave di montaggio:
W Chiave di montaggio inserita nel raccordo
Manopola della chiave in posizione orizzontale
Estrarre la chiave di montaggio.
W Collegare il radiatore sul lato di ritorno con
collegamenti filettati adatti.
Per questa operazione prestare attenzione
alla profondità della filettatura nel collegamento:
max.14 mm.
V
a
r
i
a
n
t
i
d
i
c
o
l
l
e
g
a
m
e
n
t
o
Tecnica
Radiatori piatti Kermi therm-x2
77
