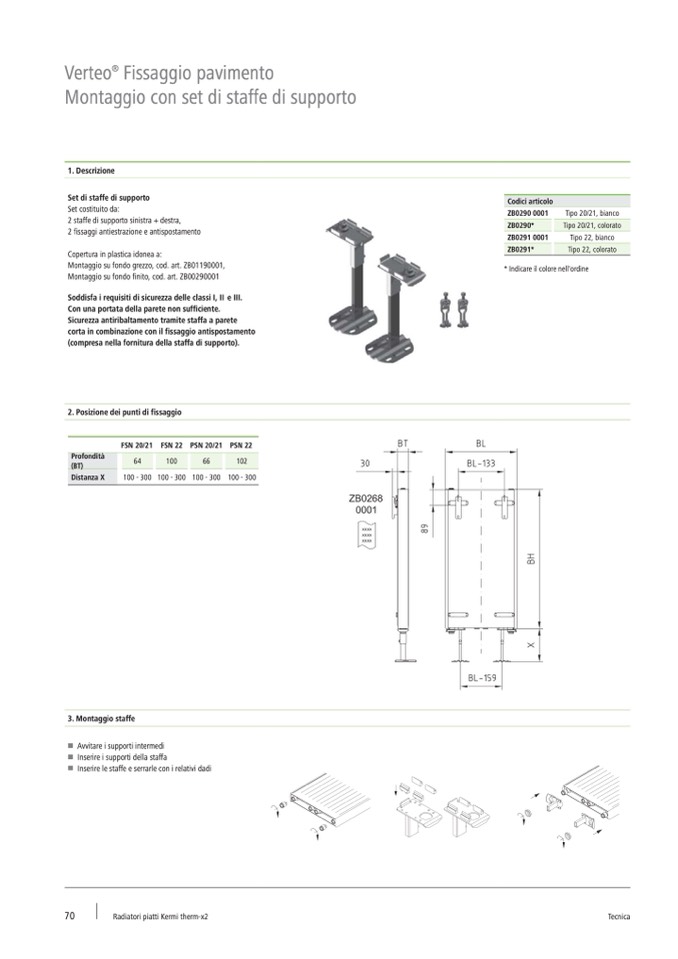

1. Descrizione

Set di staffe di supporto

Set costituito da:

2 staffe di supporto sinistra + destra,

2 fissaggi antiestrazione e antispostamento

Copertura in plastica idonea a:

Montaggio su fondo grezzo, cod. art. ZB01190001,

Montaggio su fondo finito, cod. art. ZB00290001

Soddisfa i requisiti di sicurezza delle classi I, II e III.

Con una portata della parete non sufficiente.

Sicurezza antiribaltamento tramite staffa a parete

corta in combinazione con il fissaggio antispostamento

(compresa nella fornitura della staffa di supporto).

Codici articolo

ZB0290 0001

ZB0290*

ZB0291 0001

ZB0291*

* Indicare il colore nell'ordine

2. Posizione dei punti di fissaggio

Profondità

(BT)

Distanza X

100 - 300

3. Montaggio staffe

FSN 20/21

FSN 22

100

100 - 300

PSN 20/21

100 - 300

PSN 22

102

100 - 300

W Avvitare i supporti intermedi

W Inserire i supporti della staffa

W Inserire le staffe e serrarle con i relativi dadi

Radiatori piatti Kermi therm-x2

Tecnica

Tipo 20/21, bianco

Tipo 20/21, colorato

Tipo 22, bianco

Tipo 22, colorato
