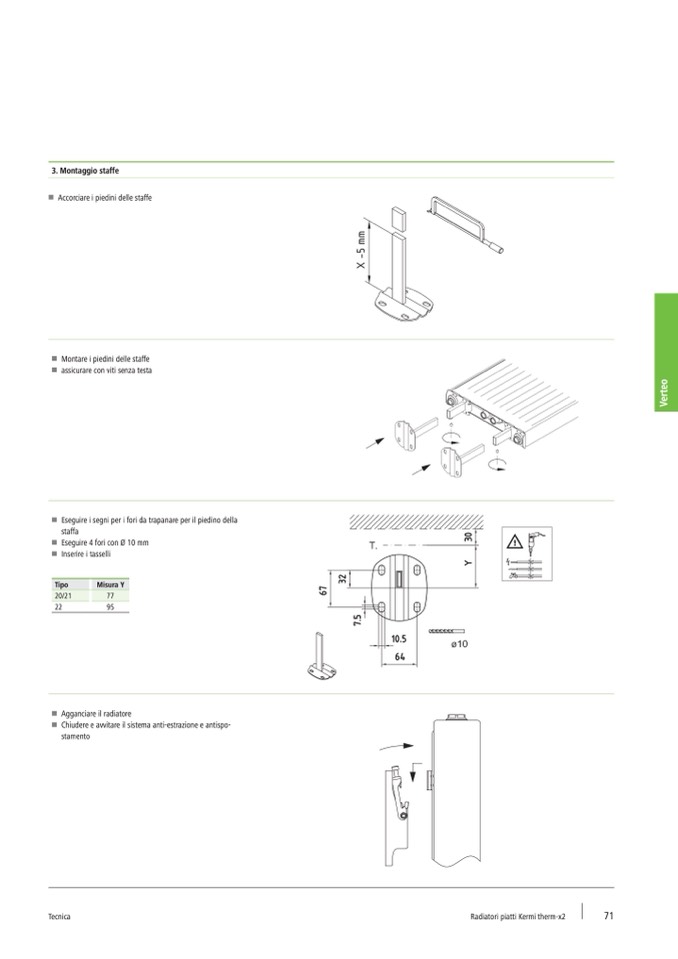

3. Montaggio staffe

W Accorciare i piedini delle staffe

W Montare i piedini delle staffe

W assicurare con viti senza testa

W Eseguire i segni per i fori da trapanare per il piedino della

staffa

W Eseguire 4 fori con Ø 10 mm

W Inserire i tasselli

V

e

r

t

e

o

Tipo

20/21

22

Misura Y

77

95

W Agganciare il radiatore

W Chiudere e avvitare il sistema anti-estrazione e antispo-

stamento

Tecnica

Radiatori piatti Kermi therm-x2

71
