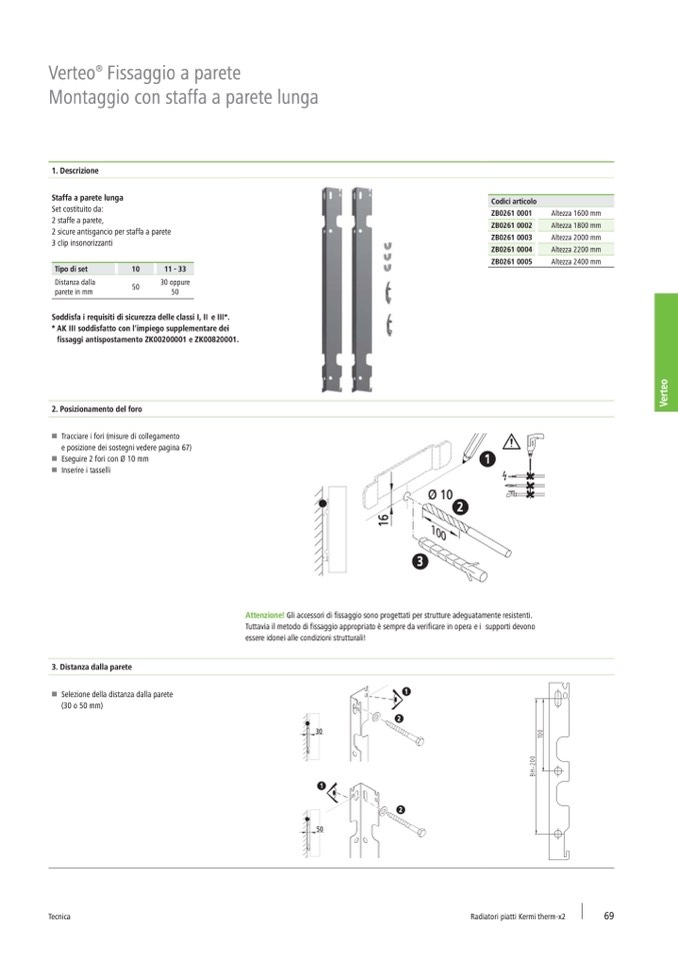

Fissaggio a parete

Montaggio con staffa a parete lunga

1. Descrizione

Staffa a parete lunga

Set costituito da:

2 staffe a parete,

2 sicure antisgancio per staffa a parete

3 clip insonorizzanti

Codici articolo

ZB0261 0001

ZB0261 0002

ZB0261 0003

ZB0261 0004

ZB0261 0005

Altezza 1600 mm

Altezza 1800 mm

Altezza 2000 mm

Altezza 2200 mm

Altezza 2400 mm

Tipo di set

Distanza dalla

parete in mm

10

11 - 33

50

30 oppure

50

Soddisfa i requisiti di sicurezza delle classi I, II e III*.

* AK III soddisfatto con l'impiego supplementare dei

fissaggi antispostamento ZK00200001 e ZK00820001.

2. Posizionamento del foro

W Tracciare i fori (misure di collegamento

e posizione dei sostegni vedere pagina 67)

W Eseguire 2 fori con Ø 10 mm

W Inserire i tasselli

1

2

3

Attenzione! Gli accessori di fissaggio sono progettati per strutture adeguatamente resistenti.

Tuttavia il metodo di fissaggio appropriato è sempre da verificare in opera e i supporti devono

essere idonei alle condizioni strutturali!

1

2

2

1

6

V

e

r

t

e

o

100

3. Distanza dalla parete

W Selezione della distanza dalla parete

(30 o 50 mm)

Tecnica

Radiatori piatti Kermi therm-x2

69

30

1

50

Ø 10
