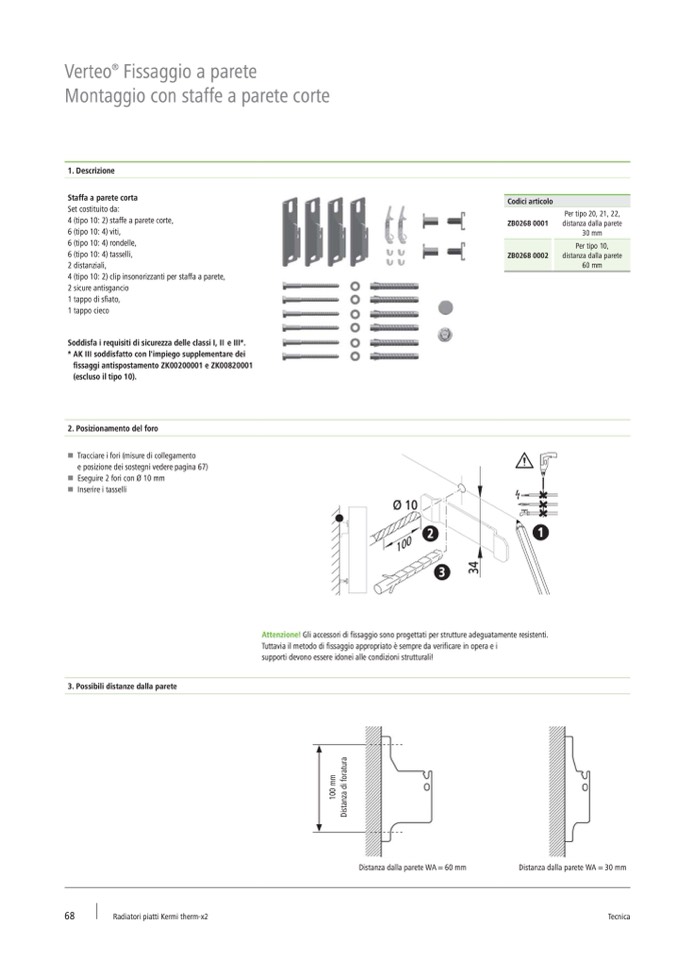

Verteo

®

Fissaggio a parete

Montaggio con staffe a parete corte

1. Descrizione

Staffa a parete corta

Set costituito

4 (tipo 10: 2)

6 (tipo 10: 4)

6 (tipo 10: 4)

6 (tipo 10: 4)

2 distanziali,

4 (tipo 10: 2)

2 sicure antisgancio

1 tappo di sfiato,

1 tappo cieco

da:

staffe a parete corte,

viti,

rondelle,

tasselli,

clip insonorizzanti per staffa a parete,

Soddisfa i requisiti di sicurezza delle classi I, II e III*.

* AK III soddisfatto con l'impiego supplementare dei

fissaggi antispostamento ZK00200001 e ZK00820001

(escluso il tipo 10).

2. Posizionamento del foro

W Tracciare i fori (misure di collegamento

e posizione dei sostegni vedere pagina 67)

W Eseguire 2 fori con Ø 10 mm

W Inserire i tasselli

3. Possibili distanze dalla parete

Codici articolo

ZB0268 0001

Per tipo 20, 21, 22,

distanza dalla parete

30 mm

ZB0268 0002

Per tipo 10,

distanza dalla parete

60 mm

Ø 10

3

Attenzione! Gli accessori di fissaggio sono progettati per strutture adeguatamente resistenti.

Tuttavia il metodo di fissaggio appropriato è sempre da verificare in opera e i

supporti devono essere idonei alle condizioni strutturali!

Distanza dalla parete WA = 60 mm

Distanza dalla parete WA = 30 mm

2

1

68

Radiatori piatti Kermi therm-x2

Tecnica

100

1

0

0

m

m

D

i

s

t

a

n

z

a

d

i

f

o

r

a

t

u

r

a

3

4
