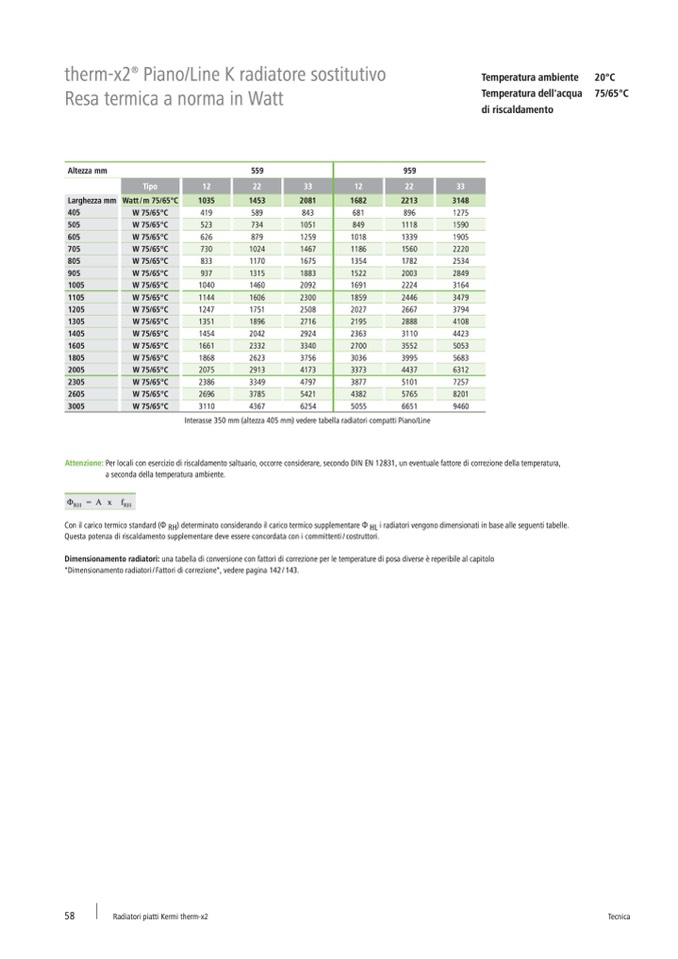

therm-x2

®

Piano/Line K radiatore sostitutivo

Temperatura ambiente

20°C

75/65°C

Resa termica a norma in Watt

Altezza mm

559

959

Tipo

12

22

33

12

22

33

Temperatura dell'acqua

di riscaldamento

Larghezza mm Watt / m 75/65°C

1035

1453

2081

1682

2213

3148

405

W 75/65°C

419

589

843

681

896

1275

505

W 75/65°C

523

734

1051

849

1118

1590

605

W 75/65°C

626

879

1259

1018

1339

1905

705

W 75/65°C

730

1024

1467

1186

1560

2220

805

W 75/65°C

833

1170

1675

1354

1782

2534

905

W 75/65°C

937

1315

1883

1522

2003

2849

1005

W 75/65°C

1040

1460

2092

1691

2224

3164

1105

W 75/65°C

1144

1606

2300

1859

2446

3479

1205

W 75/65°C

1247

1751

2508

2027

2667

3794

1305

W 75/65°C

1351

1896

2716

2195

2888

4108

1405

W 75/65°C

1454

2042

2924

2363

3110

4423

1605

W 75/65°C

1661

2332

3340

2700

3552

5053

1805

W 75/65°C

1868

2623

3756

3036

3995

5683

2005

W 75/65°C

2075

2913

4173

3373

4437

6312

2305

W 75/65°C

2386

3349

4797

3877

5101

7257

2605

W 75/65°C

2696

3785

5421

4382

5765

8201

3005

W 75/65°C

3110

4367

6254

5055

6651

9460

Interasse 350 mm (altezza 405 mm) vedere tabella radiatori compatti Piano/Line

Attenzione: Per locali con esercizio di riscaldamento saltuario, occorre considerare, secondo DIN EN 12831, un eventuale fattore di correzione della temperatura,

a seconda della temperatura ambiente.

Con il carico termico standard (Φ RH) determinato considerando il carico termico supplementare Φ HL i radiatori vengono dimensionati in base alle seguenti tabelle.

Questa potenza di riscaldamento supplementare deve essere concordata con i committenti / costruttori.

Dimensionamento radiatori: una tabella di conversione con fattori di correzione per le temperature di posa diverse è reperibile al capitolo

"Dimensionamento radiatori / Fattori di correzione", vedere pagina 142 / 143.

�

RH

=

A

x

f

RH

58

Radiatori piatti Kermi therm-x2

Tecnica
