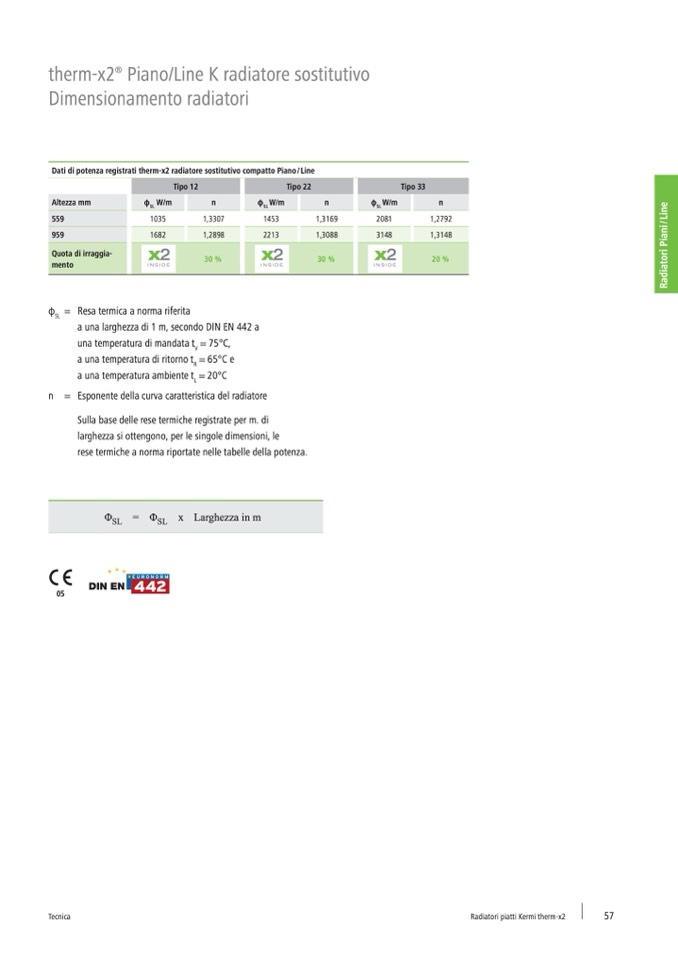

therm-x2

®

Piano/Line K radiatore sostitutivo

Dimensionamento radiatori

Dati di potenza registrati therm-x2 radiatore sostitutivo compatto Piano / Line

Altezza mm

φ

SL

W/m

Tipo 12

n

φ

SL

W/m

Tipo 22

n

φ

SL

W/m

Tipo 33

n

559

1035

1,3307

1453

1,3169

2081

959

Quota di irraggia-

mento

1682

1,2898

30 %

2213

1,3088

30 %

3148

1,3148

20 %

1,2792

n

=

Resa termica a norma riferita

a una larghezza di 1 m, secondo DIN EN 442 a

una temperatura di mandata t

V

= 75°C,

a una temperatura di ritorno t

R

= 65°C e

a una temperatura ambiente t

L

= 20°C

Esponente della curva caratteristica del radiatore

Sulla base delle rese termiche registrate per m. di

larghezza si ottengono, per le singole dimensioni, le

rese termiche a norma riportate nelle tabelle della potenza.

05

φ

SL

=

�

SL

=

�

SL

x

Larghezza in m
