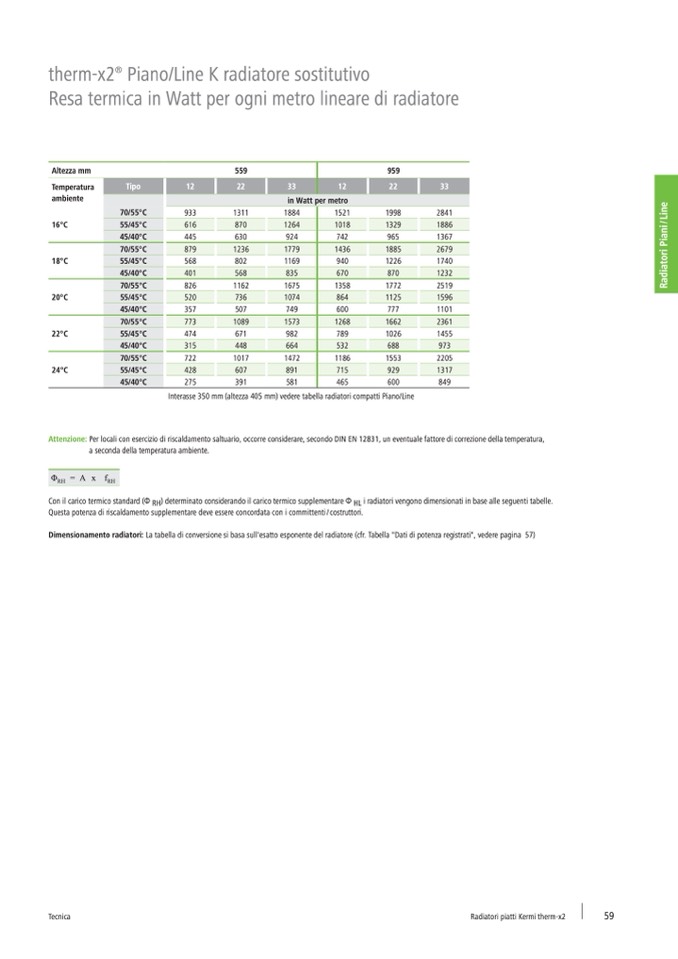

therm-x2

®

Piano/Line K radiatore sostitutivo

Resa termica in Watt per ogni metro lineare di radiatore

Altezza mm

Temperatura

ambiente

16°C

18°C

20°C

22°C

24°C

559

959

Tipo

12

22

33

12

22

33

in Watt per metro

70/55°C

933

1311

1884

1521

1998

2841

55/45°C

616

870

1264

1018

1329

1886

45/40°C

445

630

924

742

965

1367

70/55°C

879

1236

1779

1436

1885

2679

55/45°C

568

802

1169

940

1226

1740

45/40°C

401

568

835

670

870

1232

70/55°C

826

1162

1675

1358

1772

2519

55/45°C

520

736

1074

864

1125

1596

45/40°C

357

507

749

600

777

1101

70/55°C

773

1089

1573

1268

1662

2361

55/45°C

474

671

982

789

1026

1455

45/40°C

315

448

664

532

688

973

70/55°C

722

1017

1472

1186

1553

2205

55/45°C

428

607

891

715

929

1317

45/40°C

275

391

581

465

600

849

Interasse 350 mm (altezza 405 mm) vedere tabella radiatori compatti Piano/Line

Attenzione: Per locali con esercizio di riscaldamento saltuario, occorre considerare, secondo DIN EN 12831, un eventuale fattore di correzione della temperatura,

a seconda della temperatura ambiente.

Con il carico termico standard (Φ RH) determinato considerando il carico termico supplementare Φ HL i radiatori vengono dimensionati in base alle seguenti tabelle.

Questa potenza di riscaldamento supplementare deve essere concordata con i committenti / costruttori.

Dimensionamento radiatori: La tabella di conversione si basa sull'esatto esponente del radiatore (cfr. Tabella "Dati di potenza registrati", vedere pagina 57)

�
