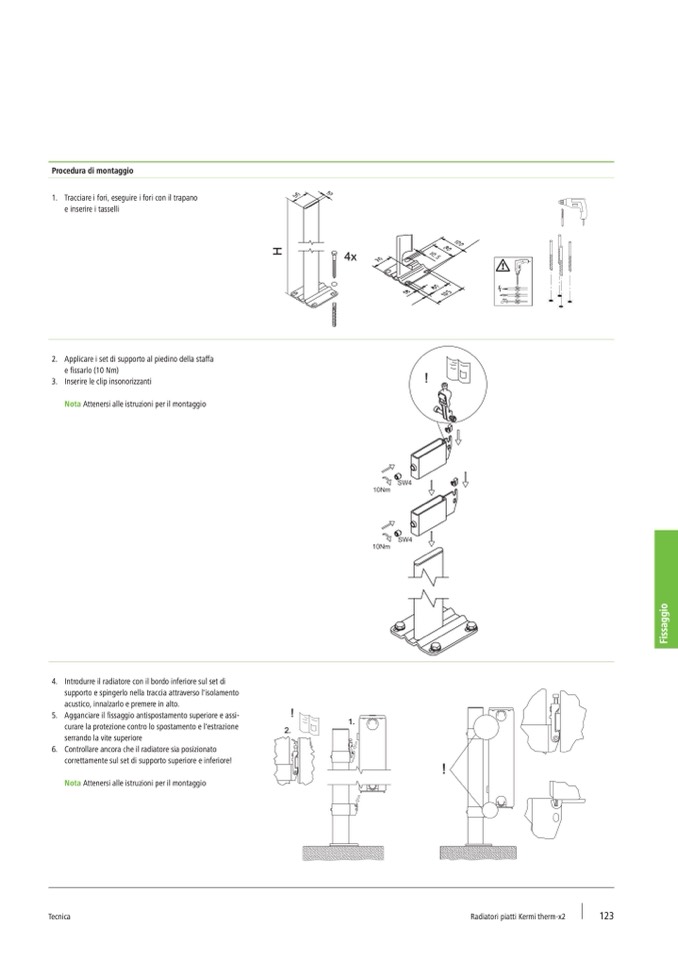

Procedura di montaggio

1. Tracciare i fori, eseguire i fori con il trapano

e inserire i tasselli

2. Applicare i set di supporto al piedino della staffa

e fissarlo (10 Nm)

3. Inserire le clip insonorizzanti

Nota Attenersi alle istruzioni per il montaggio

F

i

s

s

a

g

g

i

o

4. Introdurre il radiatore con il bordo inferiore sul set di

supporto e spingerlo nella traccia attraverso l'isolamento

acustico, innalzarlo e premere in alto.

5. Agganciare il fissaggio antispostamento superiore e assi-

curare la protezione contro lo spostamento e l'estrazione

serrando la vite superiore

6. Controllare ancora che il radiatore sia posizionato

correttamente sul set di supporto superiore e inferiore!

Nota Attenersi alle istruzioni per il montaggio
