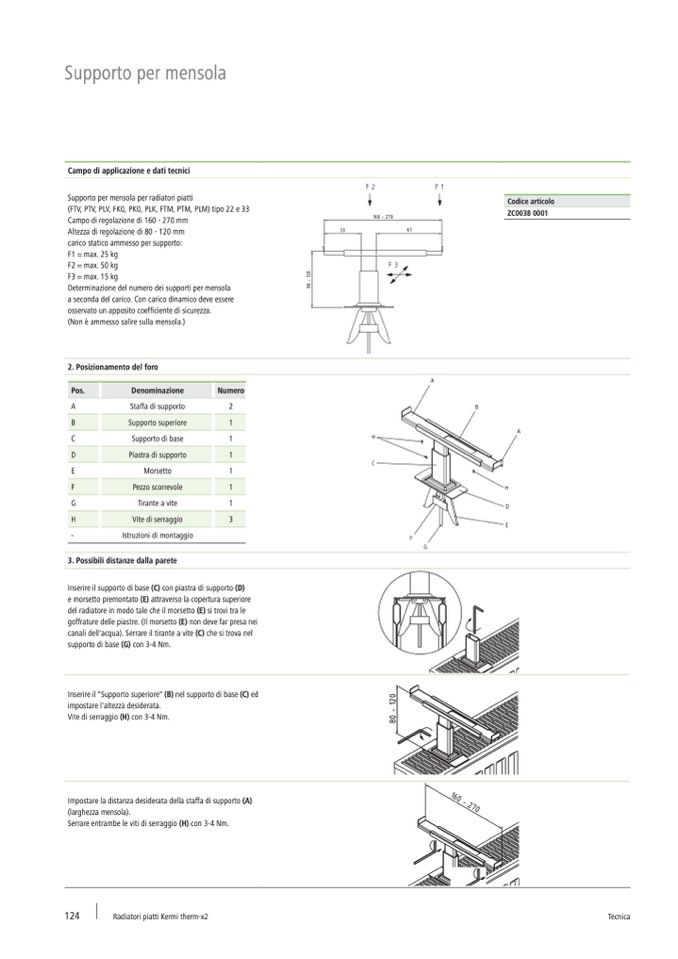

Supporto per mensola

Campo di applicazione e dati tecnici

Supporto per mensola per radiatori piatti

(FTV, PTV, PLV, FK0, PK0, PLK, FTM, PTM, PLM) tipo 22 e 33

Campo di regolazione di 160 - 270 mm

Altezza di regolazione di 80 - 120 mm

carico statico ammesso per supporto:

F1 = max. 25 kg

F2 = max. 50 kg

F3 = max. 15 kg

Determinazione del numero dei supporti per mensola

a seconda del carico. Con carico dinamico deve essere

osservato un apposito coefficiente di sicurezza.

(Non è ammesso salire sulla mensola.)

Codice articolo

ZC0038 0001

2. Posizionamento del foro

Pos.

A

B

C

D

E

F

G

H

-

Denominazione

Numero

Staffa di supporto

2

Supporto superiore

1

Supporto di base

1

Piastra di supporto

1

Morsetto

1

Pezzo scorrevole

1

Tirante a vite

1

Vite di serraggio

3

Istruzioni di montaggio

3. Possibili distanze dalla parete

Inserire il supporto di base (C) con piastra di supporto (D)

e morsetto premontato (E) attraverso la copertura superiore

del radiatore in modo tale che il morsetto (E) si trovi tra le

goffrature delle piastre. (Il morsetto (E) non deve far presa nei

canali dell'acqua). Serrare il tirante a vite (C) che si trova nel

supporto di base (G) con 3-4 Nm.

Inserire il "Supporto superiore" (B) nel supporto di base (C) ed

impostare l'altezza desiderata.

Vite di serraggio (H) con 3-4 Nm.

Impostare la distanza desiderata della staffa di supporto (A)

(larghezza mensola).

Serrare entrambe le viti di serraggio (H) con 3-4 Nm.
