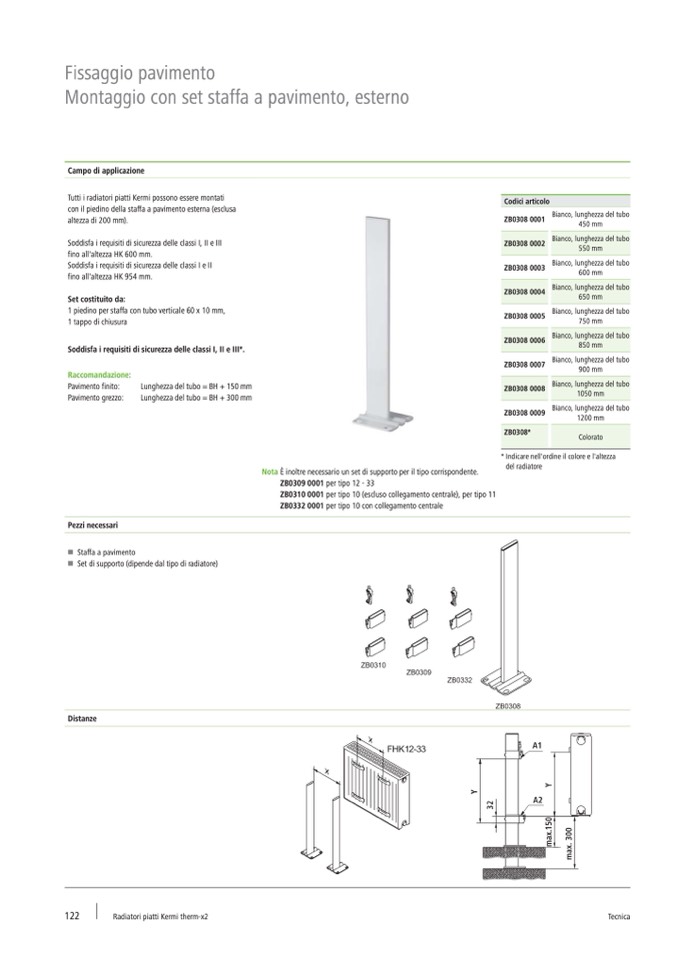

Fissaggio pavimento

Montaggio con set staffa a pavimento, esterno

Campo di applicazione

Tutti i radiatori piatti Kermi possono essere montati

con il piedino della staffa a pavimento esterna (esclusa

altezza di 200 mm).

Soddisfa i requisiti di sicurezza delle classi I, II e III

fino all'altezza HK 600 mm.

Soddisfa i requisiti di sicurezza delle classi I e II

fino all'altezza HK 954 mm.

Set costituito da:

1 piedino per staffa con tubo verticale 60 x 10 mm,

1 tappo di chiusura

Soddisfa i requisiti di sicurezza delle classi I, II e III*.

Codici articolo

ZB0308 0001

ZB0308 0002

ZB0308 0003

ZB0308 0004

ZB0308 0005

ZB0308 0006

ZB0308 0007

ZB0308 0008

ZB0308 0009

ZB0308*

Bianco, lunghezza

450 mm

Bianco, lunghezza

550 mm

Bianco, lunghezza

600 mm

Bianco, lunghezza

650 mm

Bianco, lunghezza

750 mm

Bianco, lunghezza

850 mm

Bianco, lunghezza

900 mm

Bianco, lunghezza

1050 mm

Bianco, lunghezza

1200 mm

Colorato

del tubo

del tubo

del tubo

del tubo

del tubo

del tubo

del tubo

del tubo

del tubo

Raccomandazione:

Pavimento finito:

Pavimento grezzo:

Pezzi necessari

Lunghezza del tubo = BH + 150 mm

Lunghezza del tubo = BH + 300 mm

W Staffa a pavimento

W Set di supporto (dipende dal tipo di radiatore)

Distanze

122

Radiatori piatti Kermi therm-x2

Tecnica

Nota È inoltre necessario un set di supporto per il tipo corrispondente.

ZB0309 0001 per tipo 12 - 33

ZB0310 0001 per tipo 10 (escluso collegamento centrale), per tipo 11

ZB0332 0001 per tipo 10 con collegamento centrale

* Indicare nell'ordine il colore e l'altezza

del radiatore
