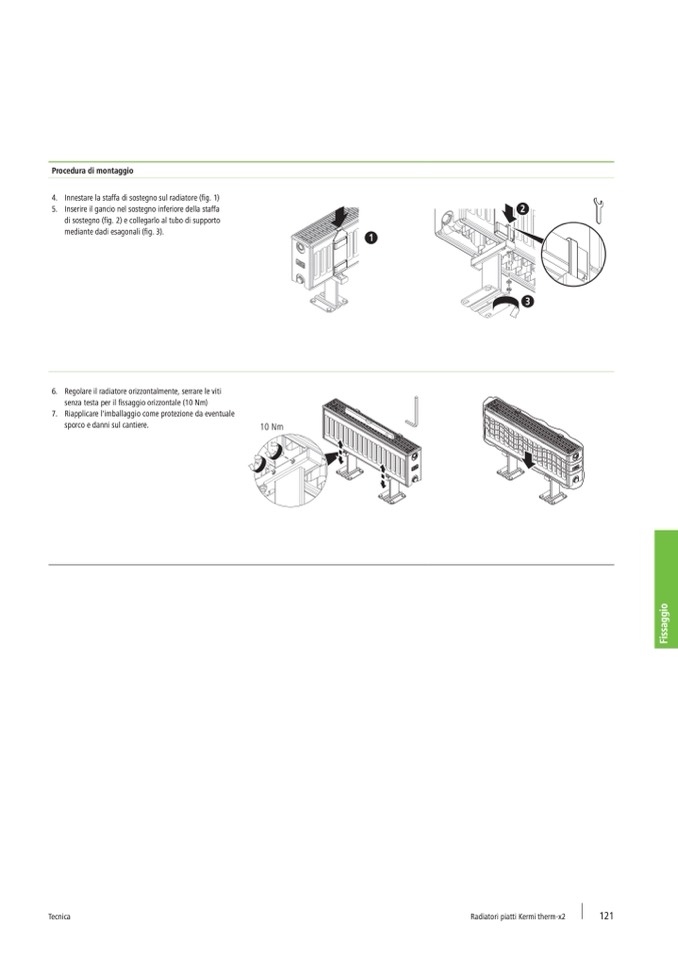

Procedura di montaggio

4. Innestare la staffa di sostegno sul radiatore (fig. 1)

5. Inserire il gancio nel sostegno inferiore della staffa

di sostegno (fig. 2) e collegarlo al tubo di supporto

mediante dadi esagonali (fig. 3).

6. Regolare il radiatore orizzontalmente, serrare le viti

senza testa per il fissaggio orizzontale (10 Nm)

7. Riapplicare l'imballaggio come protezione da eventuale

sporco e danni sul cantiere.

F

i

s

s

a

g

g

i

o

Tecnica

Radiatori piatti Kermi therm-x2

121
