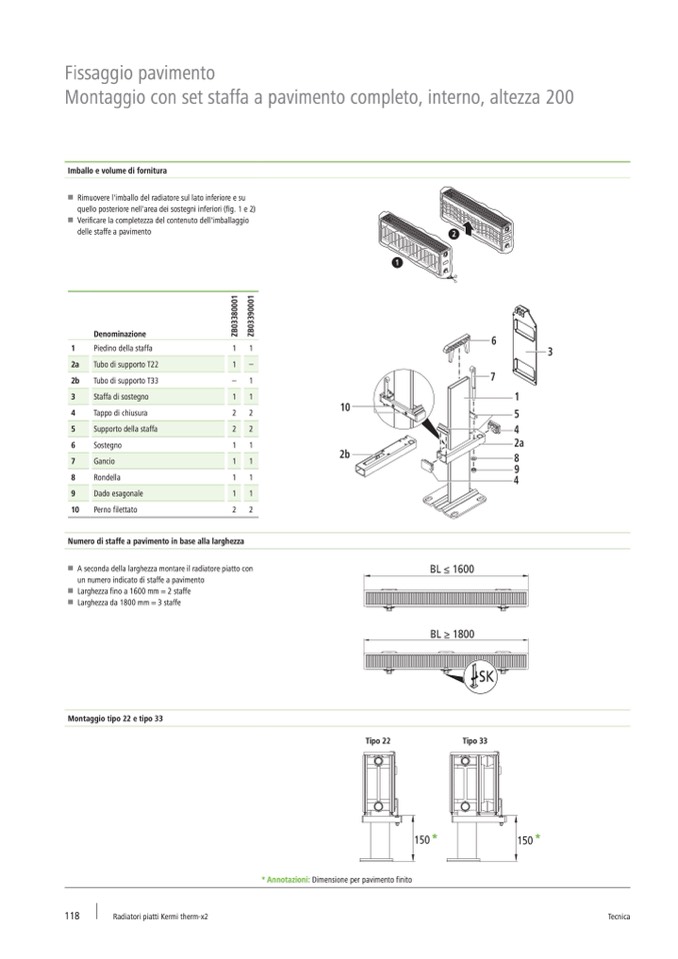

Fissaggio pavimento

Montaggio con set staffa a pavimento completo, interno, altezza 200

Imballo e volume di fornitura

W Rimuovere l'imballo del radiatore sul lato inferiore e su

quello posteriore nell'area dei sostegni inferiori (fig. 1 e 2)

W Verificarelacompletezzadelcontenutodell'imballaggio

delle staffe a pavimento

Z

B

0

3

3

8

0

0

0

1

Z

B

0

3

3

9

0

0

0

1

Denominazione

Piedino della staffa

1

1

1

–

–

1

1

1

2

2

2

2

1

1

1

1

1

1

1

1

2

2

1

2a

Tubo di supporto T22

2b

Tubo di supporto T33

3

Staffa di sostegno

4

Tappo di chiusura

5

Supporto della staffa

6

Sostegno

7

Gancio

8

Rondella

9

Dado esagonale

10

Perno filettato

Numero di staffe a pavimento in base alla larghezza

W A seconda della larghezza montare il radiatore piatto con

un numero indicato di staffe a pavimento

W Larghezza fino a 1600 mm = 2 staffe

W Larghezza da 1800 mm = 3 staffe

Montaggio tipo 22 e tipo 33

118

Radiatori piatti Kermi therm-x2

Tecnica

* Annotazioni: Dimensione per pavimento finito

Tipo 22

Tipo 33

*

*
