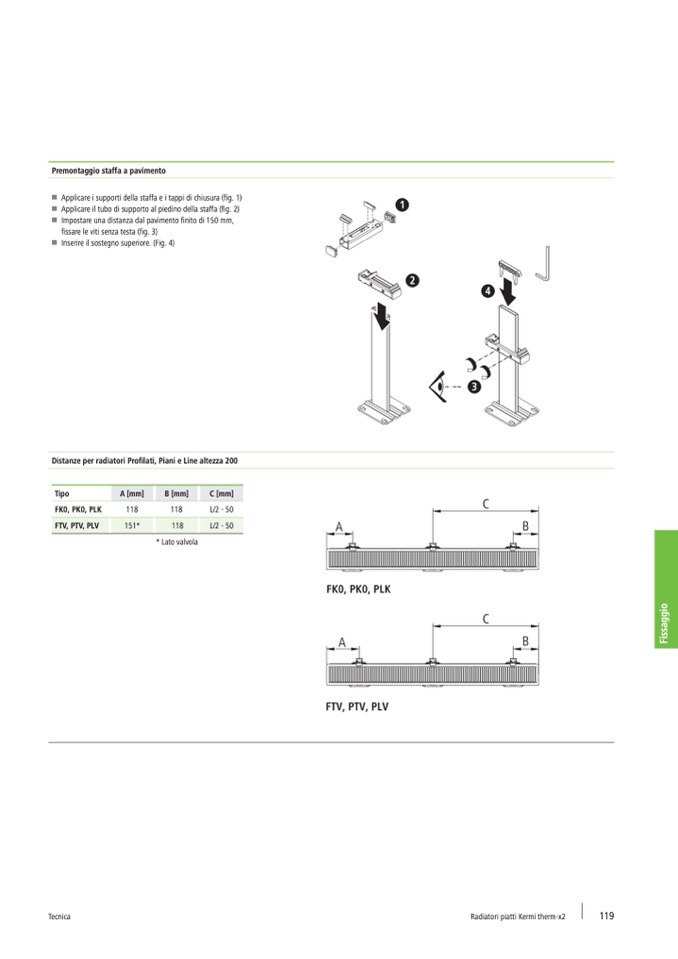

Premontaggio staffa a pavimento

W Applicare i supporti della staffa e i tappi di chiusura (fig. 1)

W Applicare il tubo di supporto al piedino della staffa (fig. 2)

W Impostare una distanza dal pavimento finito di 150 mm,

fissare le viti senza testa (fig. 3)

W Inserire il sostegno superiore. (Fig. 4)

Distanze per radiatori Profilati, Piani e Line altezza 200

Tipo

FK0, PK0, PLK

FTV, PTV, PLV

A [mm]

118

151*

B [mm]

118

118

* Lato valvola

C [mm]

L/2 - 50

L/2 - 50

F

i

s

s

a

g

g

i

o
