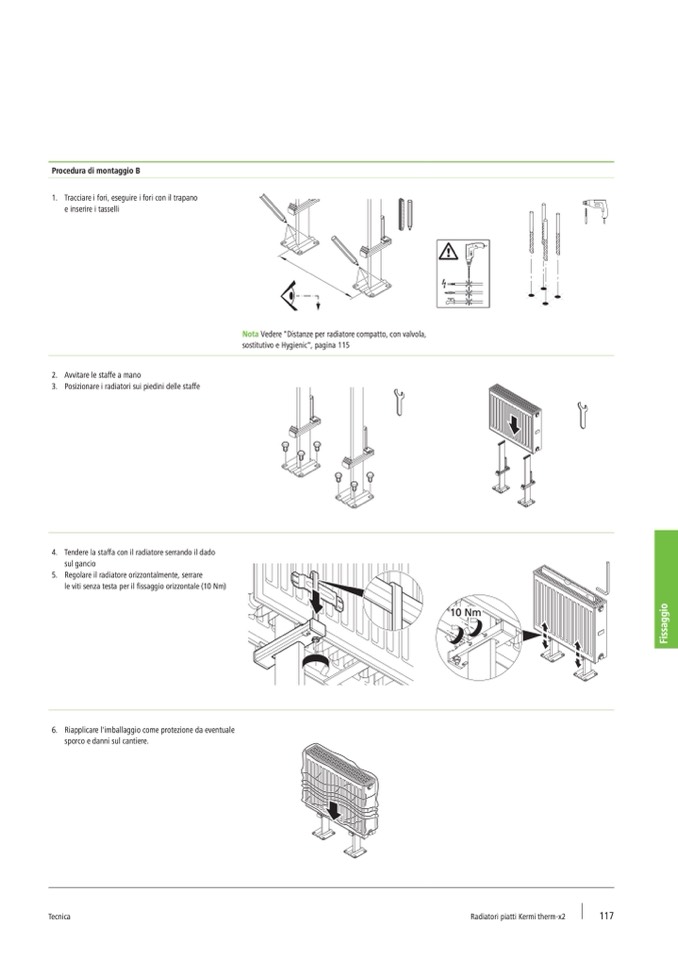

Procedura di montaggio B

1. Tracciare i fori, eseguire i fori con il trapano

e inserire i tasselli

2. Avvitare le staffe a mano

3. Posizionare i radiatori sui piedini delle staffe

4. Tendere la staffa con il radiatore serrando il dado

sul gancio

5. Regolare il radiatore orizzontalmente, serrare

le viti senza testa per il fissaggio orizzontale (10 Nm)

6. Riapplicare l'imballaggio come protezione da eventuale

sporco e danni sul cantiere.

10 Nm

F

i

s

s

a

g

g

i

o

Tecnica

Radiatori piatti Kermi therm-x2

117

Nota Vedere "Distanze per radiatore compatto, con valvola,

sostitutivo e Hygienic", pagina 115
