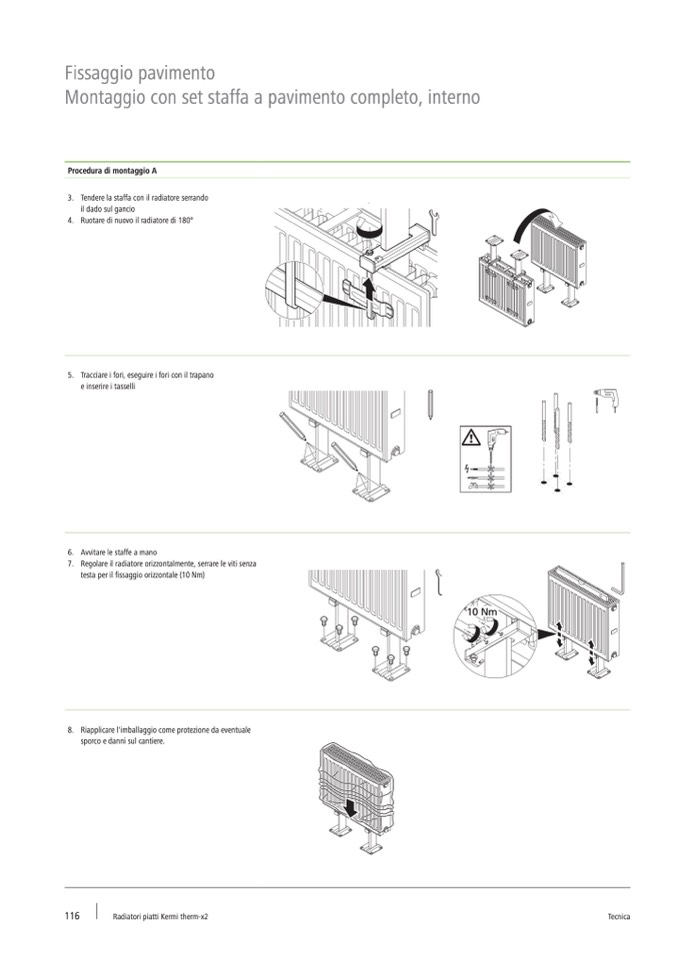

Fissaggio pavimento

Montaggio con set staffa a pavimento completo, interno

Procedura di montaggio A

3. Tendere la staffa con il radiatore serrando

il dado sul gancio

4. Ruotare di nuovo il radiatore di 180°

5. Tracciare i fori, eseguire i fori con il trapano

e inserire i tasselli

6. Avvitare le staffe a mano

7. Regolare il radiatore orizzontalmente, serrare le viti senza

testa per il fissaggio orizzontale (10 Nm)

8. Riapplicare l'imballaggio come protezione da eventuale

sporco e danni sul cantiere.

116

Radiatori piatti Kermi therm-x2

Tecnica

10 Nm
