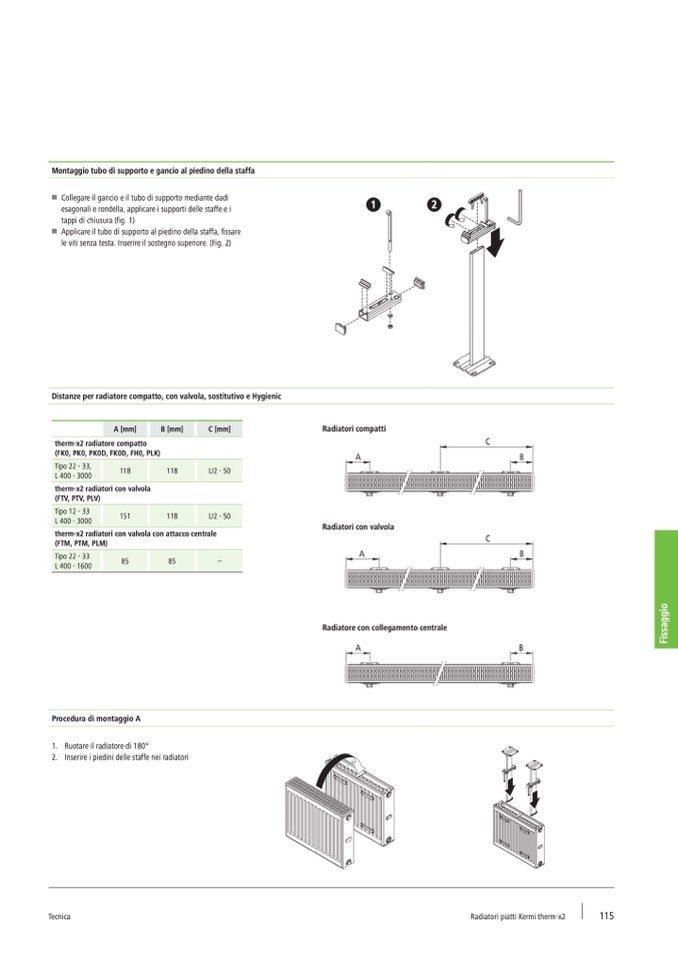

Montaggio tubo di supporto e gancio al piedino della staffa

W Collegare il gancio e il tubo di supporto mediante dadi

esagonali e rondella, applicare i supporti delle staffe e i

tappi di chiusura (fig. 1)

W Applicare il tubo di supporto al piedino della staffa, fissare

le viti senza testa. Inserire il sostegno superiore. (Fig. 2)

1

2

Distanze per radiatore compatto, con valvola, sostitutivo e Hygienic

A [mm]

therm-x2 radiatore compatto

(FK0, PK0, PK0D, FK0D, FH0, PLK)

B [mm]

118

118

C [mm]

L/2 - 50

L/2 - 50

Radiatori compatti

Radiatori con valvola

Radiatore con collegamento centrale

Tipo 22 - 33,

L 400 - 3000

118

therm-x2 radiatori con valvola

(FTV, PTV, PLV)

Tipo 12 - 33

L 400 - 3000

151

therm-x2 radiatori con valvola con attacco centrale

(FTM, PTM, PLM)

Tipo 22 - 33

L 400 - 1600

85

85

–

F

i

s

s

a

g

g

i

o

Procedura di montaggio A

1. Ruotare il radiatore di 180°

2. Inserire i piedini delle staffe nei radiatori
