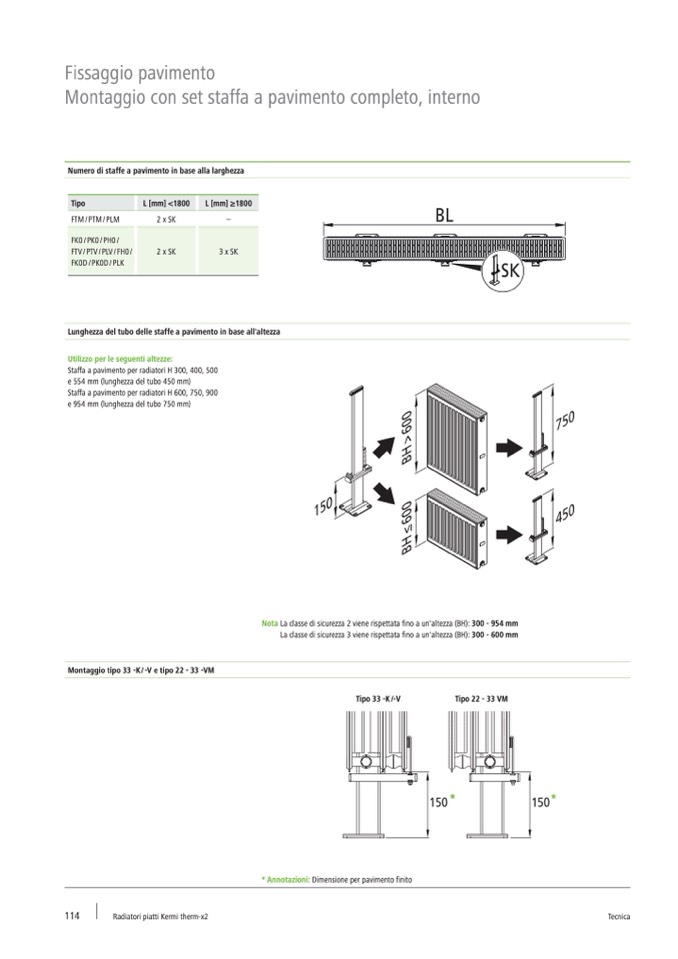

Fissaggio pavimento

Montaggio con set staffa a pavimento completo, interno

Numero di staffe a pavimento in base alla larghezza

Tipo

FTM / PTM / PLM

FK0 / PK0 / PH0 /

FTV / PTV / PLV / FH0 /

FK0D / PK0D / PLK

L [mm] <1800

2 x SK

2 x SK

L [mm] ≥1800

–

3 x SK

Lunghezza del tubo delle staffe a pavimento in base all'altezza

Utilizzo per le seguenti altezze:

Staffa a pavimento per radiatori H 300, 400, 500

e 554 mm (lunghezza del tubo 450 mm)

Staffa a pavimento per radiatori H 600, 750, 900

e 954 mm (lunghezza del tubo 750 mm)

Montaggio tipo 33 -K / -V e tipo 22 - 33 -VM

114

Radiatori piatti Kermi therm-x2

Tecnica

Nota La classe di sicurezza 2 viene rispettata fino a un'altezza (BH): 300 - 954 mm

La classe di sicurezza 3 viene rispettata fino a un'altezza (BH): 300 - 600 mm

* Annotazioni: Dimensione per pavimento finito

Tipo 33 -K/-V

Tipo 22 - 33 VM

*

*
