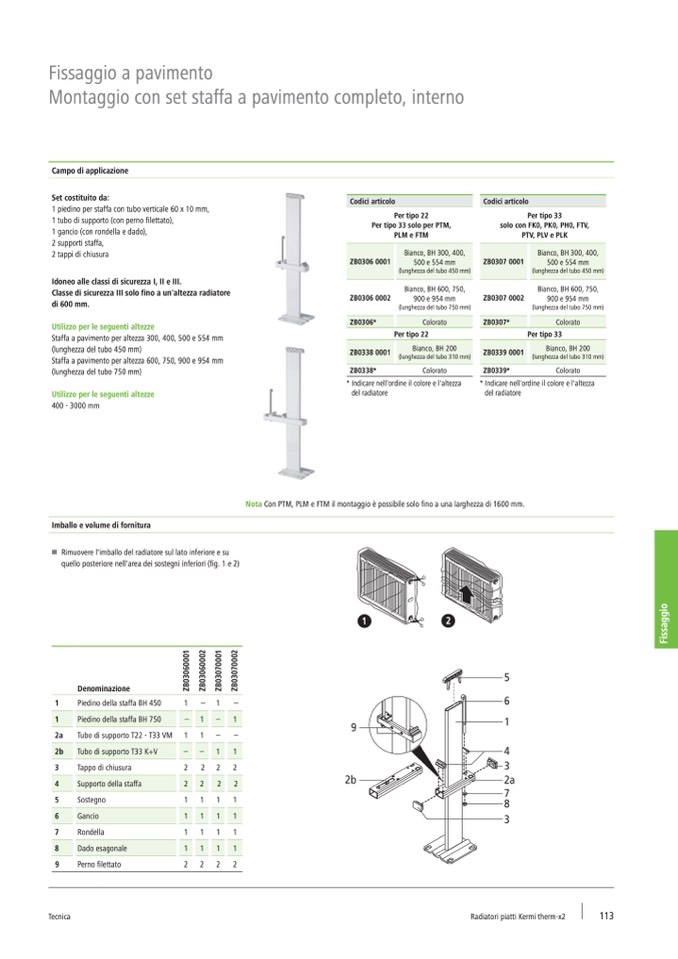

Fissaggio a pavimento
Montaggio con set staffa a pavimento completo, interno
Campo di applicazione
Set costituito da:
1 piedino per staffa con tubo verticale 60 x 10 mm,
1 tubo di supporto (con perno filettato),
1 gancio (con rondella e dado),
2 supporti staffa,
2 tappi di chiusura
Idoneo alle classi di sicurezza I, II e III.
Classe di sicurezza III solo fino a un'altezza radiatore
di 600 mm.
Utilizzo per le seguenti altezze
Staffa a pavimento per altezza 300, 400, 500 e 554 mm
(lunghezza del tubo 450 mm)
Staffa a pavimento per altezza 600, 750, 900 e 954 mm
(lunghezza del tubo 750 mm)
Utilizzo per le seguenti altezze
400 - 3000 mm
Imballo e volume di fornitura
W Rimuovere l'imballo del radiatore sul lato inferiore e su
quello posteriore nell'area dei sostegni inferiori (fig. 1 e 2)
Denominazione
Codici articolo
Per tipo 22
Per tipo 33 solo per PTM,
PLM e FTM
Codici articolo
Per tipo 33
solo con FK0, PK0, PH0, FTV,
PTV, PLV e PLK
Piedino della staffa BH 450
Piedino della staffa BH 750
1
– 1
–
–
1
–
1
1
1
–
–
–
–
1
1
2
2
2
2
2
2
2
2
1
1
2a
Tubo di supporto T22 - T33 VM
2b
Tubo di supporto T33 K+V
3
Tappo di chiusura
4
Supporto della staffa
5
Sostegno
1
1
1
1
6
Gancio
1
1
1
1
7
Rondella
1
1
1
1
8
Dado esagonale
1
1
1
1
9
Perno filettato
2
2
2
2
Tecnica
Radiatori piatti Kermi therm-x2
113
ZB0306 0001
ZB0306 0002
Bianco, BH 300, 400,
500 e 554 mm
(lunghezza del tubo 450 mm)
Bianco, BH 600, 750,
900 e 954 mm
(lunghezza del tubo 750 mm)
ZB0307 0001
ZB0307 0002
ZB0307*
ZB0339 0001
ZB0339*
Bianco, BH 300, 400,
500 e 554 mm
(lunghezza del tubo 450 mm)
Bianco, BH 600, 750,
900 e 954 mm
(lunghezza del tubo 750 mm)
Colorato
Per tipo 33
Bianco, BH 200
(lunghezza del tubo 310 mm)
Colorato
ZB0306*
Colorato
Per tipo 22
ZB0338 0001
Bianco, BH 200
(lunghezza del tubo 310 mm)
ZB0338*
Colorato
* Indicare nell'ordine il colore e l'altezza
del radiatore
* Indicare nell'ordine il colore e l'altezza
del radiatore
Nota Con PTM, PLM e FTM il montaggio è possibile solo fino a una larghezza di 1600 mm.
