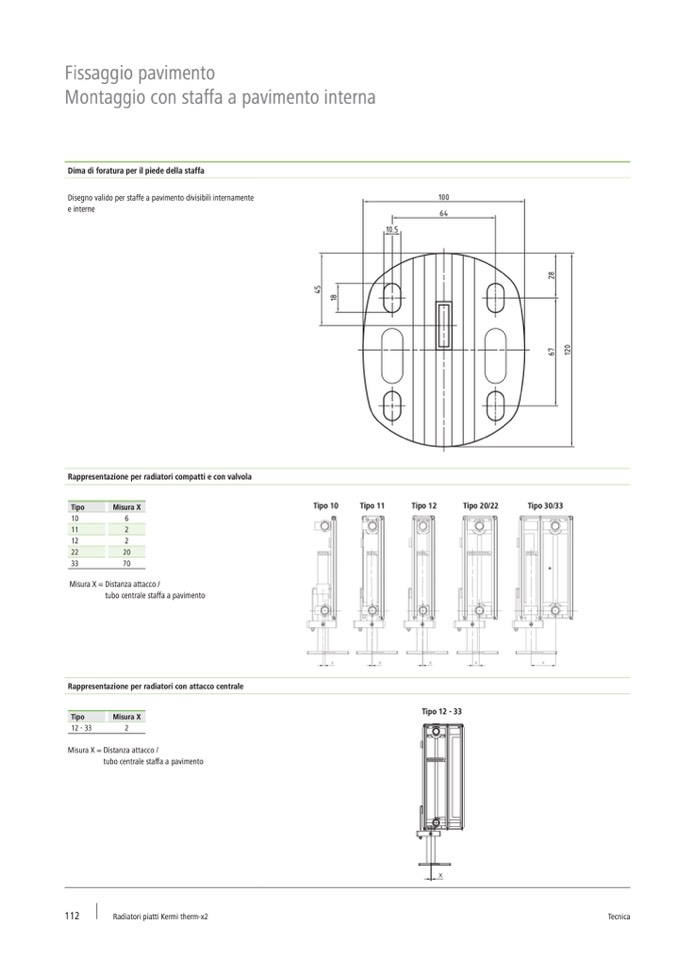

Fissaggio pavimento

Montaggio con staffa a pavimento interna

Dima di foratura per il piede della staffa

Disegno valido per staffe a pavimento divisibili internamente

e interne

Rappresentazione per radiatori compatti e con valvola

Tipo

10

11

12

22

33

Misura X

6

2

2

20

70

Tipo 10

Tipo 11

Tipo 12

Tipo 20/22

Tipo 30/33

Misura X = Distanza attacco /

tubo centrale staffa a pavimento

Rappresentazione per radiatori con attacco centrale

Tipo

Misura X

12 - 33

2

Misura X = Distanza attacco /

tubo centrale staffa a pavimento

Tipo 12 - 33
