Posizionare ed allineare il radiatore nel punto di posa
Tracciare i fori e forare nei punti contrassegnati
Allineare il radiatore e fissarlo al pavimento con viti
e tasselli

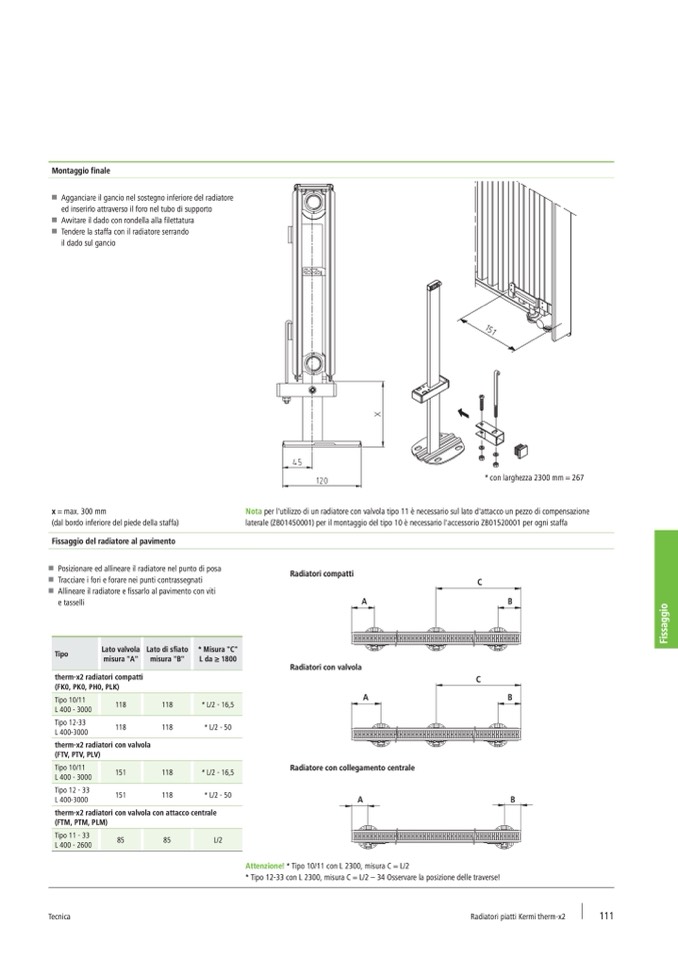

Montaggio finale
W Agganciare il gancio nel sostegno inferiore del radiatore
ed inserirlo attraverso il foro nel tubo di supporto
W Avvitare il dado con rondella alla filettatura
W Tendere la staffa con il radiatore serrando
il dado sul gancio
x = max. 300 mm
(dal bordo inferiore del piede della staffa)
Fissaggio del radiatore al pavimento
* con larghezza 2300 mm = 267
Nota per l'utilizzo di un radiatore con valvola tipo 11 è necessario sul lato d'attacco un pezzo di compensazione
laterale (ZB01450001) per il montaggio del tipo 10 è necessario l'accessorio ZB01520001 per ogni staffa
Radiatori compatti
Radiatori con valvola
Radiatore con collegamento centrale
Attenzione! * Tipo 10/11 con L 2300, misura C = L/2
* Tipo 12-33 con L 2300, misura C = L/2 – 34 Osservare la posizione delle traverse!
F
i
s
s
a
g
g
i
o
Tipo
Lato valvola
misura "A"
Lato di sfiato
misura "B"
118
118
* Misura "C"
L da ≥ 1800
* L/2 - 16,5
* L/2 - 50
* L/2 - 16,5
* L/2 - 50
therm-x2 radiatori compatti
(FK0, PK0, PH0, PLK)
Tipo 10/11
L 400 - 3000
Tipo 12-33
L 400-3000
118
118
therm-x2 radiatori con valvola
(FTV, PTV, PLV)
Tipo 10/11
151
L 400 - 3000
Tipo 12 - 33
L 400-3000
Tipo 11 - 33
L 400 - 2600
85
85
L/2
Tecnica
Radiatori piatti Kermi therm-x2
111
118
151
118
therm-x2 radiatori con valvola con attacco centrale
(FTM, PTM, PLM)
