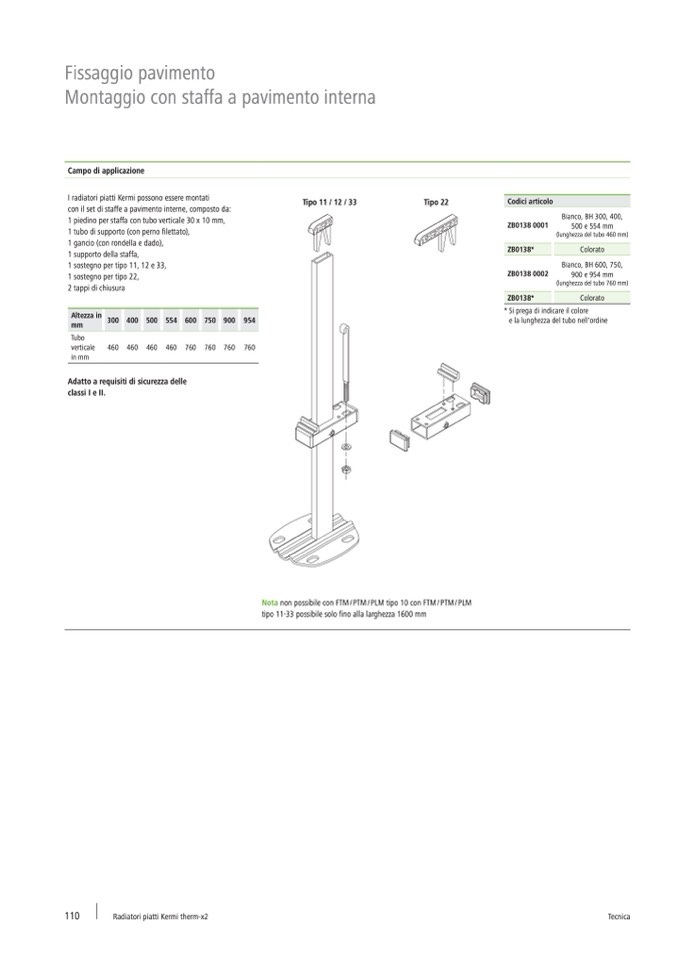

Fissaggio pavimento

Montaggio con staffa a pavimento interna

Campo di applicazione

I radiatori piatti Kermi possono essere montati

con il set di staffe a pavimento interne, composto da:

1 piedino per staffa con tubo verticale 30 x 10 mm,

1 tubo di supporto (con perno filettato),

1 gancio (con rondella e dado),

1 supporto della staffa,

1 sostegno per tipo 11, 12 e 33,

1 sostegno per tipo 22,

2 tappi di chiusura

Altezza in

mm

300

400

500

554

600

750

900

954

Tubo

verticale

in mm

460

460

460

460

760

760

760

760

Adatto a requisiti di sicurezza delle

classi I e II.

Codici articolo

ZB0138 0001

Bianco, BH 300, 400,

500 e 554 mm

(lunghezza del tubo 460 mm)

ZB0138*

Colorato

ZB0138 0002

Bianco, BH 600, 750,

900 e 954 mm

(lunghezza del tubo 760 mm)

ZB0138*

Colorato

Tipo 11 / 12 / 33

Tipo 22

* Si prega di indicare il colore

e la lunghezza del tubo nell'ordine

Nota non possibile con FTM / PTM / PLM tipo 10 con FTM / PTM / PLM

tipo 11-33 possibile solo fino alla larghezza 1600 mm

110

Radiatori piatti Kermi therm-x2

Tecnica
