Procedura di montaggio

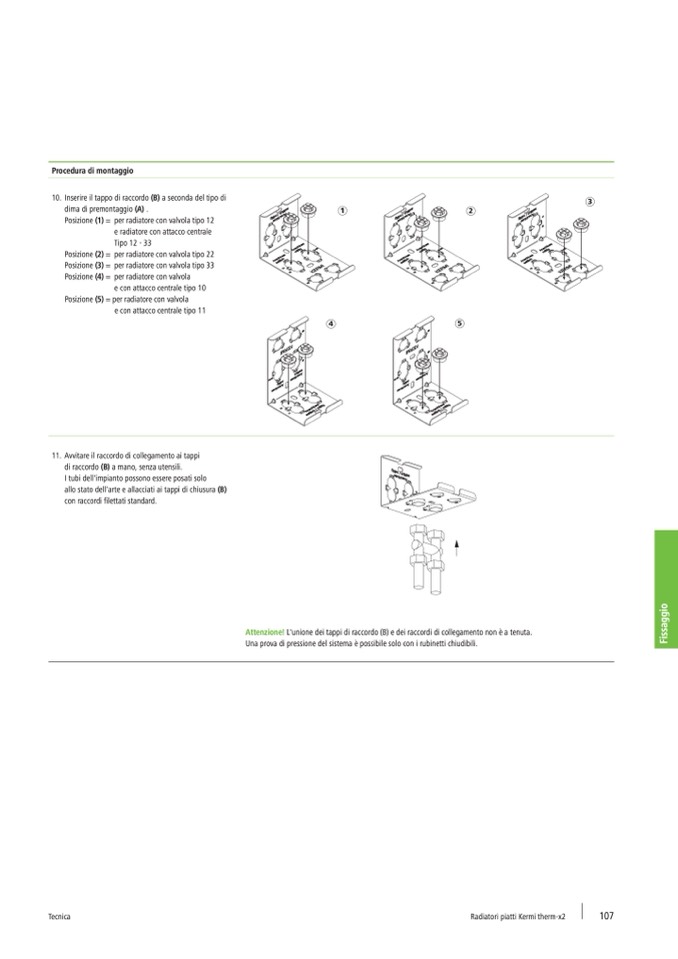

10. Inserire il tappo di raccordo (B) a seconda del tipo di

dima di premontaggio (A) .

F

i

s

s

a

g

g

i

o

Tecnica

Radiatori piatti Kermi therm-x2

107

Posizione (1) =

Posizione (2) =

Posizione (3) =

Posizione (4) =

per radiatore con valvola tipo 12

e radiatore con attacco centrale

Tipo 12 - 33

per radiatore con valvola tipo 22

per radiatore con valvola tipo 33

per radiatore con valvola

e con attacco centrale tipo 10

Posizione (5) = per radiatore con valvola

e con attacco centrale tipo 11

11. Avvitare il raccordo di collegamento ai tappi

di raccordo (B) a mano, senza utensili.

I tubi dell'impianto possono essere posati solo

allo stato dell'arte e allacciati ai tappi di chiusura (B)

con raccordi filettati standard.

Attenzione! L'unione dei tappi di raccordo (B) e dei raccordi di collegamento non è a tenuta.

Una prova di pressione del sistema è possibile solo con i rubinetti chiudibili.
