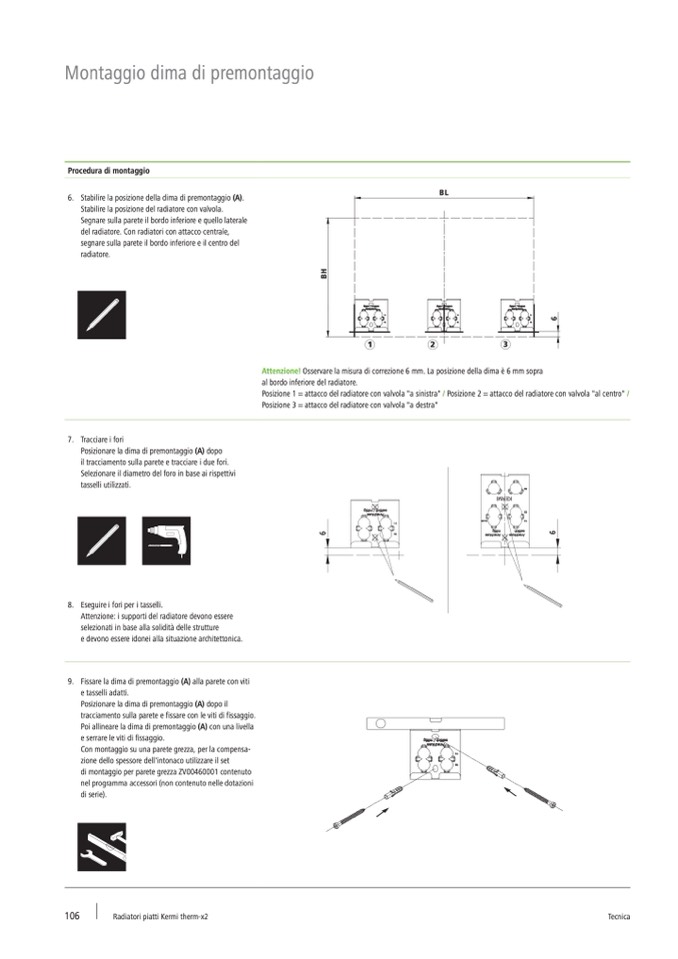

Montaggio dima di premontaggio

Procedura di montaggio

6. Stabilire la posizione della dima di premontaggio (A).

Stabilire la posizione del radiatore con valvola.

Segnare sulla parete il bordo inferiore e quello laterale

del radiatore. Con radiatori con attacco centrale,

segnare sulla parete il bordo inferiore e il centro del

radiatore.

7. Tracciare i fori

Posizionare la dima di premontaggio (A) dopo

il tracciamento sulla parete e tracciare i due fori.

Selezionare il diametro del foro in base ai rispettivi

tasselli utilizzati.

8. Eseguire i fori per i tasselli.

Attenzione: i supporti del radiatore devono essere

selezionati in base alla solidità delle strutture

e devono essere idonei alla situazione architettonica.

9. Fissare la dima di premontaggio (A) alla parete con viti

e tasselli adatti.

Posizionare la dima di premontaggio (A) dopo il

tracciamento sulla parete e fissare con le viti di fissaggio.

Poi allineare la dima di premontaggio (A) con una livella

e serrare le viti di fissaggio.

Con montaggio su una parete grezza, per la compensa-

zione dello spessore dell'intonaco utilizzare il set

di montaggio per parete grezza ZV00460001 contenuto

nel programma accessori (non contenuto nelle dotazioni

di serie).

106

Radiatori piatti Kermi therm-x2

Tecnica

Attenzione! Osservare la misura di correzione 6 mm. La posizione della dima è 6 mm sopra

al bordo inferiore del radiatore.

Posizione 1 = attacco del radiatore con valvola "a sinistra" / Posizione 2 = attacco del radiatore con valvola "al centro" /

Posizione 3 = attacco del radiatore con valvola "a destra"
