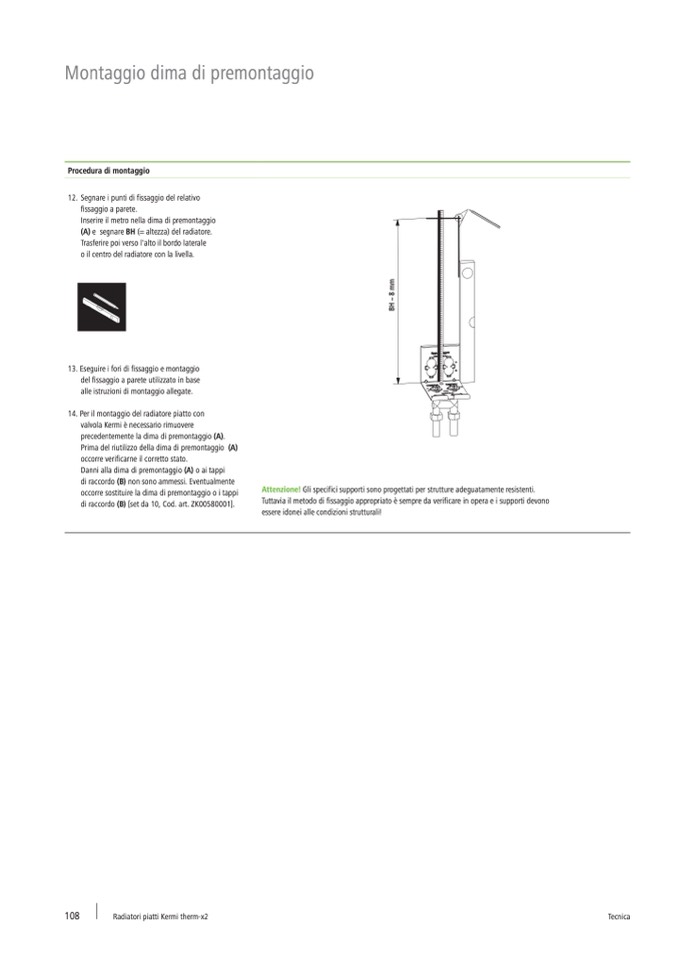

Montaggio dima di premontaggio

Procedura di montaggio

12. Segnare i punti di fissaggio del relativo

fissaggio a parete.

Inserire il metro nella dima di premontaggio

(A) e segnare BH (= altezza) del radiatore.

Trasferire poi verso l'alto il bordo laterale

o il centro del radiatore con la livella.

13. Eseguire i fori di fissaggio e montaggio

del fissaggio a parete utilizzato in base

alle istruzioni di montaggio allegate.

14. Per il montaggio del radiatore piatto con

valvola Kermi è necessario rimuovere

precedentemente la dima di premontaggio (A).

Prima del riutilizzo della dima di premontaggio (A)

occorre verificarne il corretto stato.

Danni alla dima di premontaggio (A) o ai tappi

di raccordo (B) non sono ammessi. Eventualmente

occorre sostituire la dima di premontaggio o i tappi

di raccordo (B) [set da 10, Cod. art. ZK00580001].

Attenzione! Gli specifici supporti sono progettati per strutture adeguatamente resistenti.

Tuttavia il metodo di fissaggio appropriato è sempre da verificare in opera e i supporti devono

essere idonei alle condizioni strutturali!
