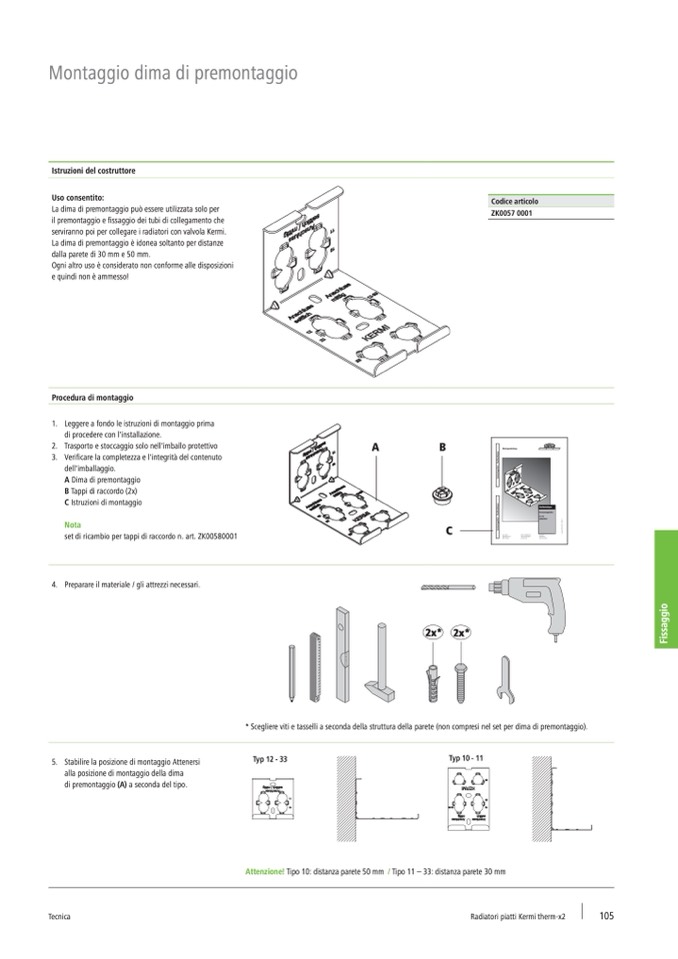

Montaggio dima di premontaggio

Istruzioni del costruttore

Uso consentito:

La dima di premontaggio può essere utilizzata solo per

il premontaggio e fissaggio dei tubi di collegamento che

serviranno poi per collegare i radiatori con valvola Kermi.

La dima di premontaggio è idonea soltanto per distanze

dalla parete di 30 mm e 50 mm.

Ogni altro uso è considerato non conforme alle disposizioni

e quindi non è ammesso!

Procedura di montaggio

1. Leggere a fondo le istruzioni di montaggio prima

di procedere con l'installazione.

2. Trasporto e stoccaggio solo nell'imballo protettivo

3. Verificare la completezza e l'integrità del contenuto

dell'imballaggio.

A Dima di premontaggio

B Tappi di raccordo (2x)

C Istruzioni di montaggio

Nota

set di ricambio per tappi di raccordo n. art. ZK00580001

4. Preparare il materiale / gli attrezzi necessari.

Codice articolo

ZK0057 0001

F

i

s

s

a

g

g

i

o

5. Stabilire la posizione di montaggio Attenersi

alla posizione di montaggio della dima

di premontaggio (A) a seconda del tipo.

* Scegliere viti e tasselli a seconda della struttura della parete (non compresi nel set per dima di premontaggio).

Attenzione! Tipo 10: distanza parete 50 mm / Tipo 11 – 33: distanza parete 30 mm

Tecnica

Radiatori piatti Kermi therm-x2

105

2x* 2x*
